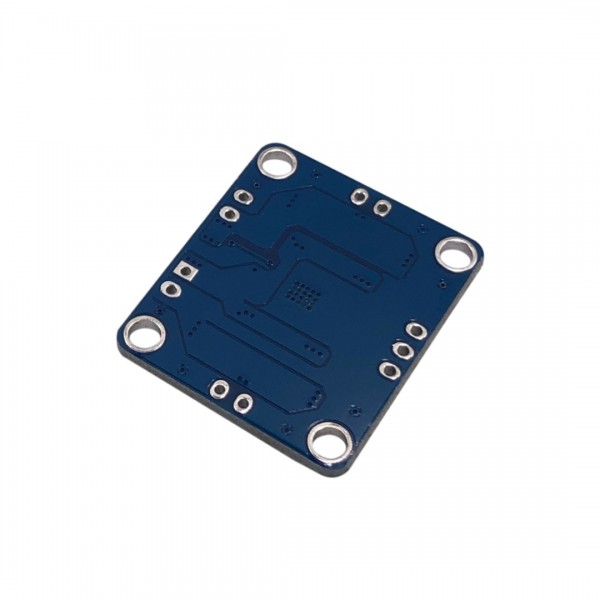

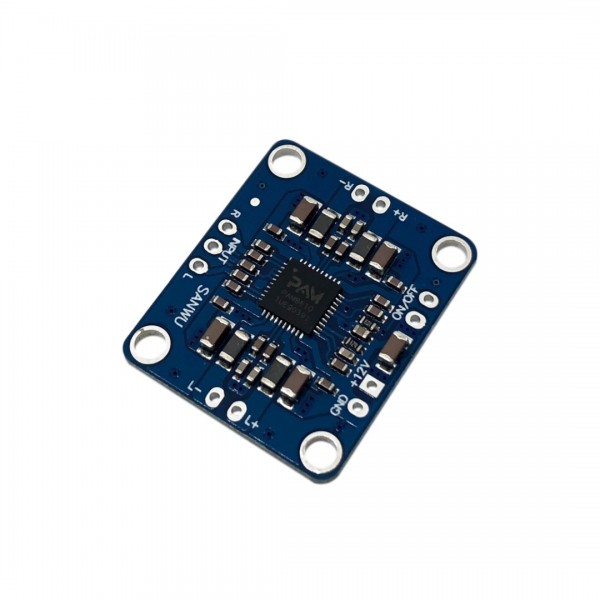

PAM8610 2x15W Audio Versterker Mini 12V - Printplaat V2

Deze ongelofelijk krachtige versterker is slechts 29mm x 25mm x 2.5mm!
Dit komt door het aparte klasse-D ontwerp van Power analog microelectronics waardoor er geen spoelen nodig zijn.
Daardoor is hij bijna overal in te bouwen.

Daarbij is hij uitgerust met:
- Aan/Uit pinnen (ON/OFF op printplaat, zodra deze pinnen verbonden worden, gaat de versterker in slaapstand)
- Voedingspinnen (+12V en GND)
- 3 pins audio ingang (bij input: R = rechts plus, midden = ground/min, L = links plus)
- Connectoren voor 2 speakers (R+, R-, L+ en L-)
- Zeer efficient (90% maar liefst)
- Is voorzien van 4 montagegaten van 3mm (M3)

Op 12V DC:
5W 8Ohm --> THD+N = 0.1%
8W 8Ohm --> THD+N = 1.0%
10W 8Ohm --> THD+N = 10%
15W 4Ohm --> THD+N = 0.1% (LET OP: Koeling nodig bij 2x15W! Bijv. een klein koelblok zoals op de standaard PAM8610.)

Werkt van 7V t/m 15V DC. (12V DC is standaard)

De + en - van de uitgang mogen op geen enkele manier aan elkaar worden gekoppeld!

We raden deze voedingen aan om te gebruiken i.c.m. deze versterker: Mean Well LRS-50-12 of 12V 3A Adapter met DC jack

Voor meer informatie over de chip: http://www.diodes.com/datasheets/PAM8610.pdf
