Waveshare SIM7070G Cat-M NB-IoT en GPRS HAT - voor Raspberry Pi

Dit is een HAT voor Raspberry Pi om gebruik te maken van NB-IoT communicatie. De module ondersteunt SMS tekst mode en PDU mode, hiermee kan je bijvoorbeeld SMS'jes en data sturen. Daarnaast beschikt de module ook ondersteuning voor satelliet navigatie (GNSS). De HAT is ontworpen voor Raspberry, maar werkt ook met andere microcontrollers zoals een Arduino of ESP via de externe pinheaders.

Specificaties:

• Voedingsspanning: 5V DC (via micro USB of 5V pinnen)
• Signaalspanning: 3.3V of 5V (instelbaar met 0Ω weerstand, standaard 3.3V)
• Stroomverbruik: ~41mA (idle mode)
• Chipset: SIM7070G
• Communicatie:
  • USB (o.a. om AT-commando's te testen en voor debuggen)
  • UART (AT-commando's):
  • • Baudrate: 300Bd~3686400Bd (standaard is 115200Bd)
• Ondersteunde telecom frequentiebanden:
  • NB-IoT: B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71 en B85
  • Cat-M: B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66 en B85
  • 2G (GSM/GPRS/EDGE): 850MHz, 900MHz, 1800MHz en 1900MHz
• Maximale overdrachtssnelheid:
  • NB-IoT:
    • Downlink: 127Kb/s
    • Uplink: 158.5Mb/s
  • Cat-M:
    • Downlink: 589Kb/s
    • Uplink: 1119Kb/s
  • 2G (EDGE):
    • Downlink: 236.8Kb/s
    • Uplink: 236.8Kb/s
  • 2G (GPRS):
    • Downlink: 85.6Kb/s
    • Uplink: 85.6Kb/s
• Sim kaart formaat: Standaard SIM
• GNSS:
  • Ondersteunde systemen: GPS, Beidou, GLONASS en Galileo
• Antenne:
  • Telecom: Extern met SMA connector
  • GNSS: Extern met uFL connector
• Ingebouwde LED indicatoren: Power en netwerk
• Compatible Raspberry Pi modellen: Alle SBC modellen

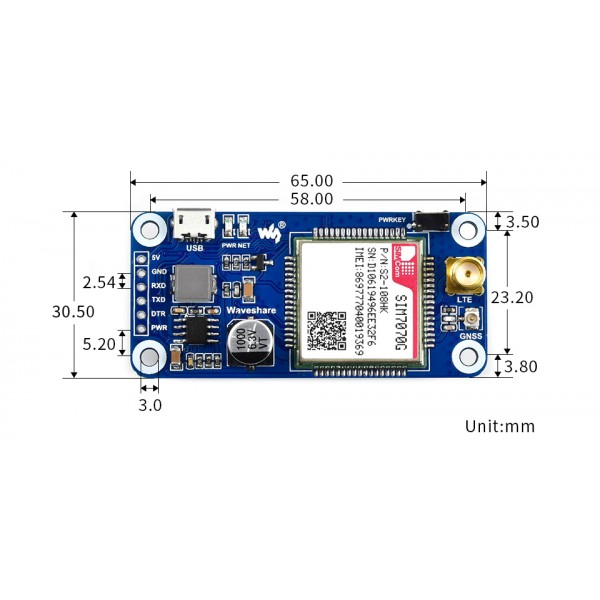

• Afmetingen PCB: Zie afbeeldingen

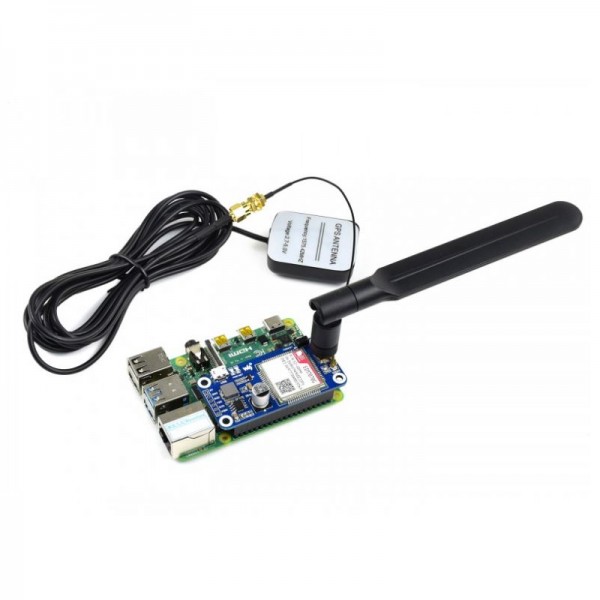

Inhoud verpakking:

• 1x SIM7070G Cat-M NB-IoT and GPRS HAT
• 1x Telecom antenne met male SMA connector
• 1x GPS antenne met male SMA connector
• 1x Female SMA naar uFl adapter kabel
• 1x Micro USB kabel (~120cm)
• 1x Bevestigingsmateriaal

Zie de volgende pagina voor meer informatie: SIM7070G Cat-M/NB-IoT/GPRS HAT.
