Open-Smart Rich Uno R3 met SD-kaart - Speaker - Afstandsbediening

Dit Open-Smart Rich Uno R3 is een uitgebreide Arduino Compatible Uno R3 en heeft diverse sensoren en bevat o.a. een potmeter, 4-digit klok display, SD-kaart lezer, DIP switches en MP3 speler. Met de DIP switches is het mogelijk om de signalen van de verschillende sensoren en andere inputs aan of uit te zetten.

Daarnaast is de originele lay-out van de pinnen van een Uno R3 op het board geplaatst waardoor het mogelijk is om een Arduino Uno R3 Compatible shield erop te plaatsen.

Specificaties:

• Microcontroller: Atmel ATmega328P (bevestigd op het board door middel van een ZIF (zero insertion force) Socket)
• USB interface chip: CH340G
• Aantal digitale I/O pinnen: 14 (waarvan 6 PWM)
• I/O spanning: 5V
• Max. uitgangsstroom: 500mA
• Flash-geheugen: 32KB
• SRAM: 2KB
• EEPROM: 1KB
• Kloksnelheid: 16 MHz
• 100% Compatible met Arduino IDE
• Ingebouwde 500mA herstelbare zekering (verbonden met zowel de DC Jack als de USB-Poort)

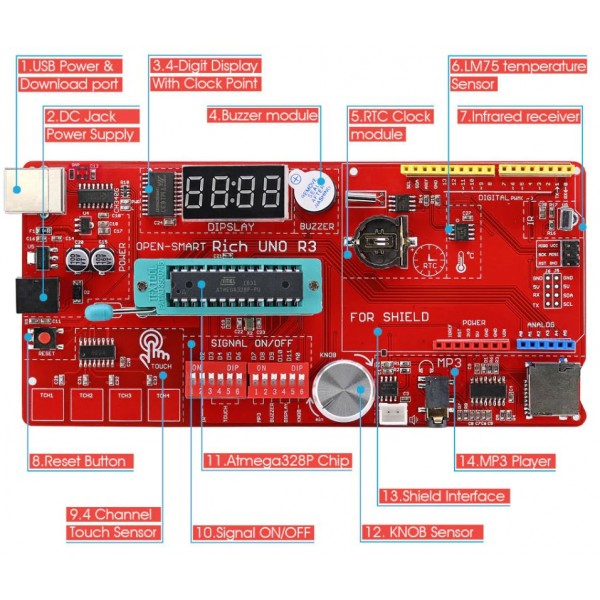

De volgende onderdelen met aangegeven pinnen zijn op dit board aanwezig (staat ook aangegeven op het board bij de DIP-switch):

• IR ontvanger (D2)
• Touch sensors (D3, D4, D5, D6)
• MP3 speler (D7, D8)
• Buzzer (D9)
• Display (D10, D11)
• Potmeter (A0)
• DS1307 real-time klok (RTC) (I2C interface, adres: 0X68)
• Temperatuur sensor (I2C interface, adres: 0X48)

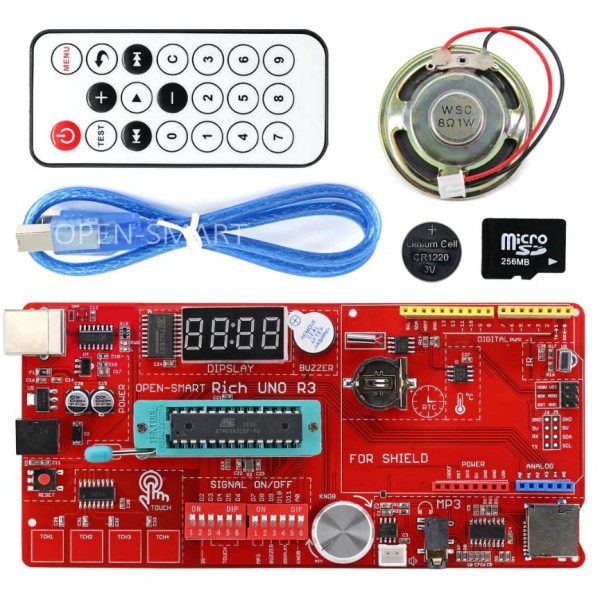

Inhoud verpakking:

• 1x Open-Smart Rich Uno R3
• 1x USB kabel (50cm)
• 1x Micro SD kaart (256mb)
• 1x CR1220 knoop batterij (40mAh, bij levering al geplaatst op het board)
• 1x Speaker
• 1x Infrarood afstandsbediening (inclusief CR2032 batterij)

Voor meer informatie zie de bestanden onder het tabblad "Downloads".

Met de volgende video's kunnen lessen gevolgd worden met dit product:

• OPEN-SMART Rich UNO R3 0.Install the CH340G driver.mkv
• OPEN-SMART Rich UNO R3 0.Select board and serial port.mkv
• OPEN-SMART Rich UNO R3 Lesson 1 Touch and Sound.mkv
• OPEN-SMART Rich UNO R3 Lesson 2 Display number.mkv
• OPEN-SMART Rich UNO R3 Lesson 3 Touch and display.mkv
• OPEN-SMART Rich UNO R3 Lesson 4 Touch and debounce.mkv
• OPEN-SMART Rich UNO R3 Lesson 5 Temperature measurement and display.mkv
• OPEN-SMART Rich UNO R3 Lesson 6 Number flashing.mkv
• OPEN-SMART Rich UNO R3 Lesson 7 Knob angle display.mkv
• OPEN-SMART Rich UNO R3 Lesson 8 Knob control brightness.mkv
• OPEN-SMART Rich UNO R3 Lesson 9 Clock input.mkv
• OPEN-SMART Rich UNO R3 Lesson 10 Clock display.mkv
• OPEN-SMART Rich UNO R3 Lesson 11 Test infrared remote keys.mkv
• OPEN-SMART Rich UNO R3 Lesson 12 Infrared remote control and display.mkv
• OPEN-SMART Rich UNO R3 Lesson 13 Play a song.mkv
• OPEN-SMART Rich UNO R3 Lesson 14 Play song with its file name.mkv
• OPEN-SMART Rich UNO R3 Lesson 15 Knob control volume.mkv
• OPEN-SMART Rich UNO R3 Lesson 16 Touch control MP3.mkv
• OPEN-SMART Rich UNO R3 Lesson 17 IR control MP3.mkv
• OPEN-SMART Rich UNO R3 Lesson 18 Speak voice.mkv
• OPEN-SMART Rich UNO R3 Lesson 19 Speak pi.mkv
• OPEN-SMART Rich UNO R3 Lesson 20 Speak temperature.mkv
• OPEN-SMART Rich UNO R3 Lesson 21 Speak clock.mkv
• OPEN-SMART Rich UNO R3 Lesson 22 Speak time and temperature.mkv

Zie de tab "Downloads" voor meer informatie en/of downloads.
