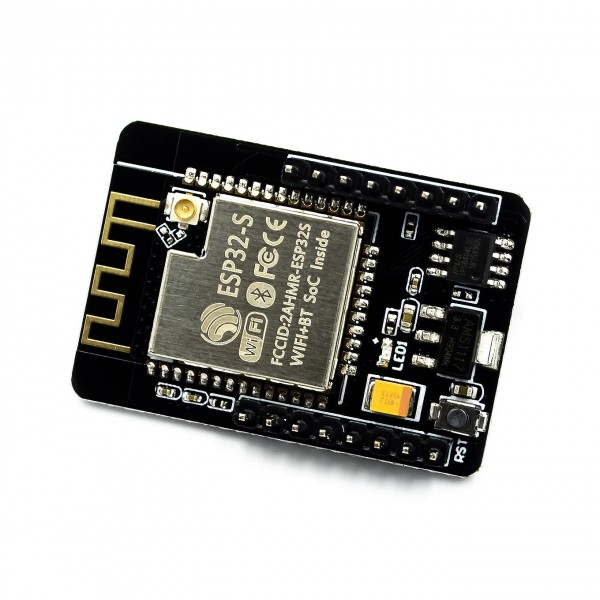

ESP32-CAM - Wi-Fi en Bluetooth Board met OV2640 Camera

Dit development board is een ESP32 gebaseerd board met Wi-Fi en Bluetooth en beschikt over een ingebouwde camera. Daarnaast heeft het board ook een micro SD kaart aansluiting.

Specificaties:

• ESP32 chip met 240MHz dual core processor
• Flashgeheugen: 4MB
• Werkgeheugen: 512KB SRAM, 8MB PSRAM
• Camera: OV2640
• Tot 10x digitale pinnen
• Tot 7x analoge pinnen
• Spanningsregelaar aan boord voor ingangsspanning (5-12V op 5V pin (hoger dan 5V afgeraden i.v.m. warmte ontwikkeling))

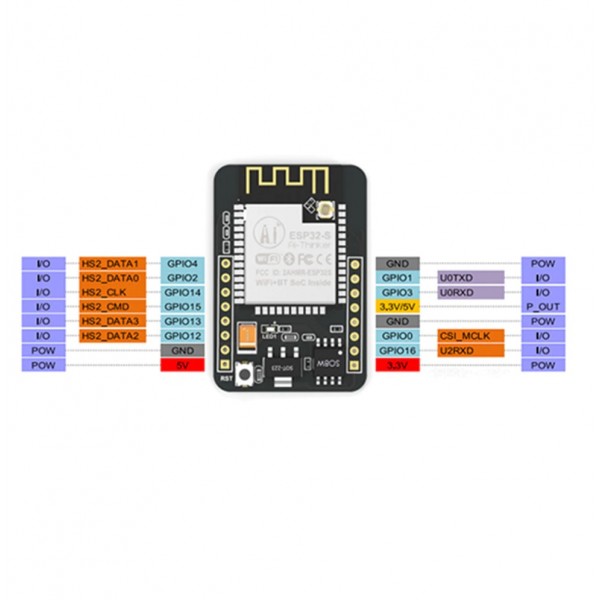

• Pinout: Zie afbeeldingen
• Afmetingen: 40x27x12mm (inclusief headers, zonder camera)

Zie de volgende pagina voor meer informatie en om te beginnen met het board: Arduino core for the ESP32

Om het board met de Arduino IDE te programmeren selecteer dan de 'AI Thinker ESP32-CAM' in de board manager.

Zie de volgende pagina's voor een tutorial met het board (en deze USB Serial Port Adapter (programmer)): ESP32-CAM Video Streaming and Face Recognition with Arduino IDE en ESP32-CAM Troubleshooting Guide: Most Common Problems Fixed
Op basis van de tutorial hebben we nog een aantal aanvullingen:

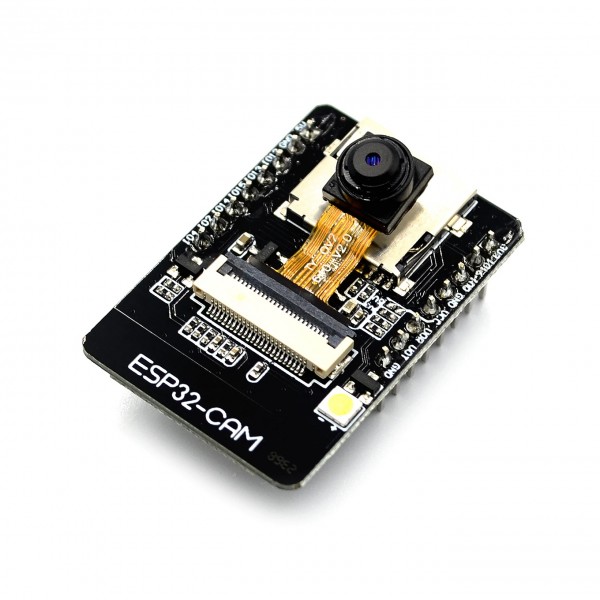

• De camera wordt los meegeleverd en kan gemonteerd worden door het zwarte deel van de FPC connector naar boven open te klappen. Daarna kan de camera module in de connector worden geschoven en kan het zwarte deel van de FPC connector weer teruggedrukt worden.
• Vergeet niet om een 3.3V compatible serial converter te gebruiken. Zet (indien nodig) voorafgaand aan het programmeren de serial converter op de 3.3V stand.

De pinnen op het board zitten rechtstreeks aangesloten op de ESP32 chip en zijn dus alleen geschikt voor 3.3V signalen.
