Waveshare Servo Driver Expansion Board - ESP32

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 004757

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€15,00

Excl. BTW: €12,40

Aantal

Toevoegen

Verlanglijst

Nog maar 5 stuks op voorraad

Omschrijving
Beoordelingen

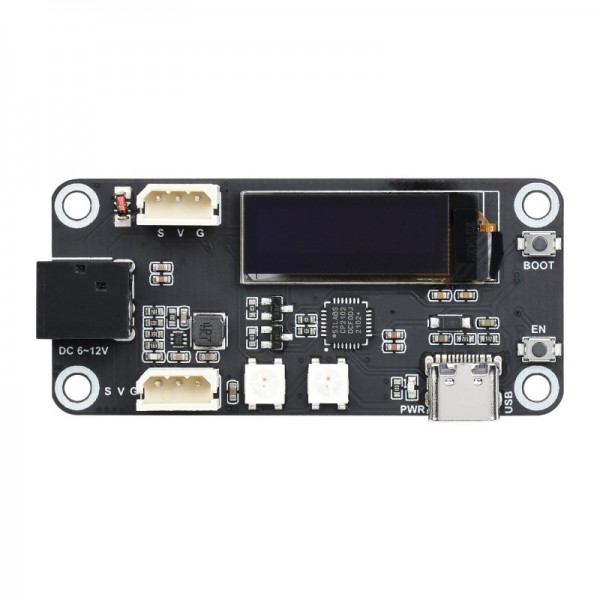

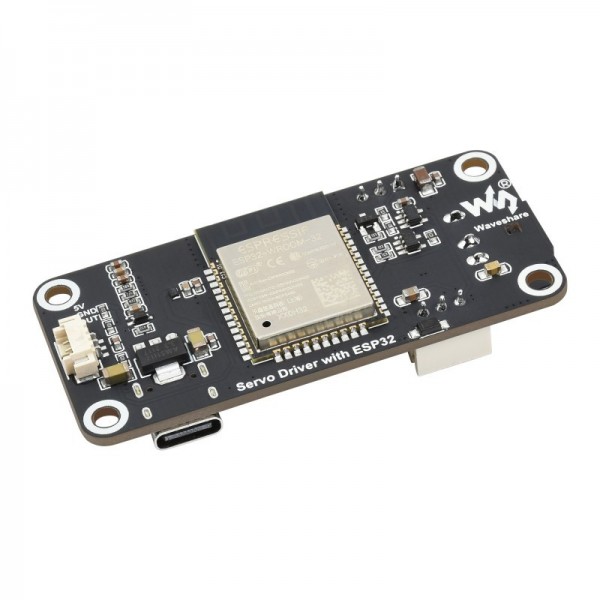

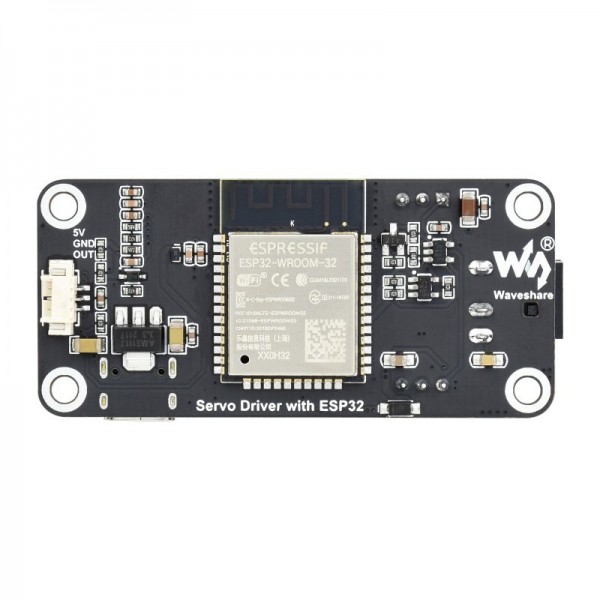

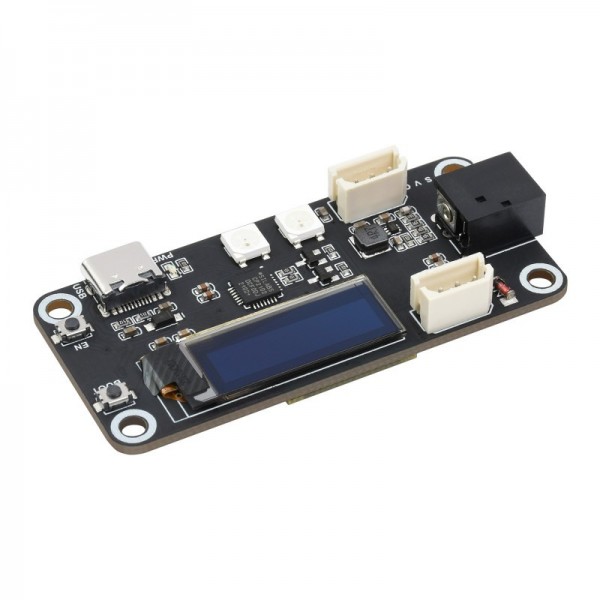

Een multifunctioneel stuurbord van Waveshare gebaseerd op een ESP32. Deze module beschikt over een digitale servobus die geschikt is om seriële bus servos van Waveshare aan te sturen. Daarnaast kunnen ook de STS- en SCS-serie van FeeTech aangestuurd worden.

De module komt voorgeprogrammeerd waarmee servos direct aan te sturen zijn, de code is hier te vinden: ServoDriver

Zie de volgende pagina voor meer informatie: Wiki

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Waveshare Servo Driver Expansion Board - ESP32

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: Waveshare Servo Driver Expansion Board - ESP32 , WS-21593 , Servo-motoraansturingen

Specificaties

Algemeen
Merk	Waveshare
Fabrikant model/SKU	21593
Features	Motor driver Display Microcontroller Digitale LED(s)
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	13

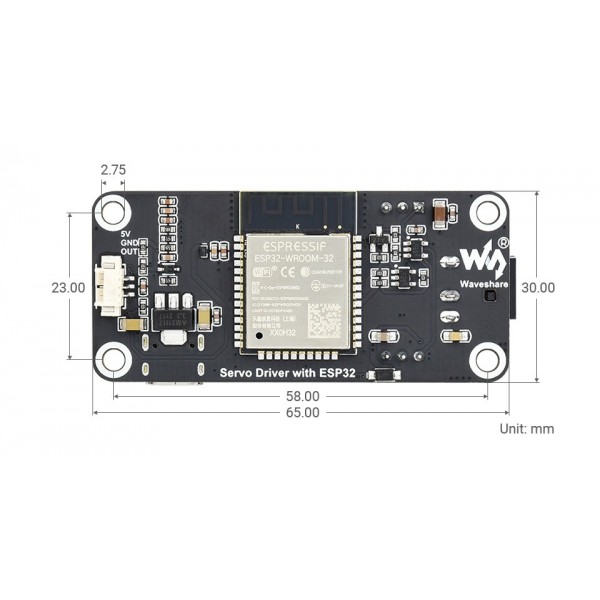

Afmeting X [mm]	65
Afmeting Y [mm]	30
Montagemogelijkheden	Montagegat(en)
Diameter montagegat(en) [mm]	3.1
Vormfactor	Module (algemeen)
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	5 (via USB-C) 6 (via DC-jack)
Maximale voedingsspanning [V DC]	12 (via DC-jack) 5 (via USB-C)
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Maximale IO-pin source stroom [mA]	20
Maximale IO-pin sink stroom [mA]	28
MCU/SoC
Fabrikant	Espressif
Chipserie	ESP32
Maximale klokfrequentie [MHz]	240
Aantal cores	2
Intern geheugen
SRAM [KB]	520
PSRAM [MB]	0
Flash geheugen [MB]	4
EEPROM type	Geëmuleerd
Communicatie
Hardware interface(s)	USB CDC UART (single wire)
Aantal IO-pinnen	0
USB naar serieel converter	CP2102
Draadloze communicatie
Interface(s)	Wi-Fi Bluetooth
Wi-Fi chip/SoC	ESP32
Wi-Fi frequentie [GHz]	2.4
Bluetooth chip/SoC	ESP32
Bluetooth versie	4.2
Ondersteunde Bluetooth standaard(en)	LE Klassiek
Display
Type	OLED
Driver	SSD1306
Schermdiagonaal [inch]	0.91
Aantal pixels lange kant	128
Aantal pixels korte kant	32
Schermvorm	Rechthoekig
Pixelkleuren	Wit
LED
LED (driver) chip	WS2812B
LED kleur	RGB
Aantal LEDs	2
Motor driver
Type	Driver
Geschikte motor type(s)	Servo motor (seriële bus)
Draairichting	Bidirectioneel
Aantal servomotor kanalen	1 (connectoren zijn doorverbonden)
Minimale motorvoedingsspanning [V DC]	6
Maximale motorvoedingsspanning [V DC]	12
Motorspanning [V DC]	Zelfde als motorvoedingsspanning
Connectoren
Voedingsconnector(en)	USB-C female DC-jack 5.5/2.1mm female
IO-connector(en)	USB-C female
Motorconnector(en)	5264-3A male
Wi-Fi/Bluetooth antenneconnector	Ingebouwde antenne
Inhoud verpakking
Inhoud verpakking	1x Montage materiaal 1x Servo Driver Expansion Board
