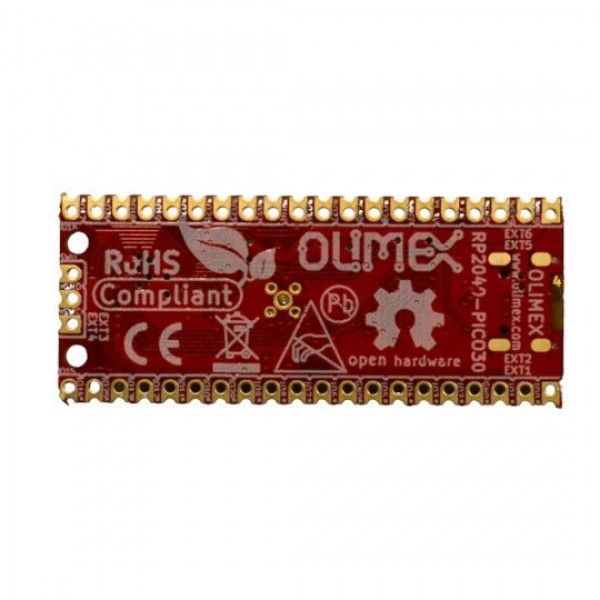

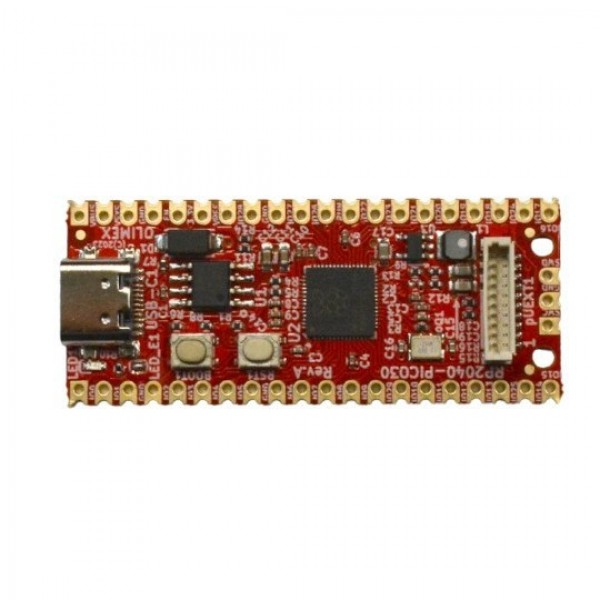

Olimex RP2040-PICO30U-16 Development Board

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 005922

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€9,00

Excl. BTW: €7,44

Aantal

Toevoegen

Verlanglijst

10+ stuks op voorraad

Omschrijving
Beoordelingen

Een development van Olimex gebasseerd op de rasbperry Pi Pico. Deze module vervangt echter een 4 GND pinnen voor 4 extra GPIO pinnen.

Deze U-versie in deze serie is voorzien van een extra UEXT-connector (JST-SH 10p) en een LED. De LED is standaard op geen enkele GPIO pin aangesloten, maar kan wel op GPIO25 worden aangesloten via een soldeervlakje.

Let op: Indien het board gebruikt wordt i.c.m. een shield/HAT voor de Raspberry Pi Pico, initialiseer dan de volgende pinnen als "INPUT" (deze pinnen zijn namelijk GND pinnen op de originele Raspberry Pi Pico):

GPIO23
GPIO24
GPIO25
GPIO29

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Olimex RP2040-PICO30U-16 Development Board

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: Olimex RP2040-PICO30U-16 Development Board , OL-RP2040-PICO30U-16 , Overige

Specificaties

Algemeen
Merk	Olimex
Fabrikant model/SKU	RP2040-PICO30U-16
Model revisie	A
Features	Microcontroller
Algemene fysieke kenmerken
Hoofdkleur	Rood
Gewicht [g]	5
Afmeting X [mm]	51
Afmeting Y [mm]	21
Montagemogelijkheden	SMT Montagegat(en)
Diameter montagegat(en) [mm]	2
Vormfactor	Module (algemeen) Raspberry Pi Pico layout/shield
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	2.7
Maximale voedingsspanning [V DC]	5.5
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	3.3
IO-pin uitgangsspanning [V]	3.3
Maximale IO-pin source stroom [mA]	12
Maximale IO-pin sink stroom [mA]	12
MCU/SoC
Fabrikant	Raspberry Pi
Chipserie	RP2040
Maximale klokfrequentie [MHz]	133
Aantal cores	2
Intern geheugen
SRAM [KB]	258 (264kB)
PSRAM [MB]	0
Flash geheugen [MB]	16
EEPROM type	Geëmuleerd
Communicatie
Hardware interface(s)	I2C SPI Native USB UART PWM ADC GPIO PIO USB CDC
Aantal IO-pinnen	30
Maximaal beschikbare hardware PWM kanalen	16
Maximaal beschikbare analoge ingangspinnen (ADC)	4
Maximaal beschikbare analoge uitgangspinnen (DAC)	0
Maximaal beschikbare hardware UART interfaces	2
Maximaal beschikbare hardware I2C interfaces	2
Maximaal beschikbare hardware SPI interfaces	2
USB naar serieel converter	Geïntegreerd in microcontroller
Connectoren
Voedingsconnector(en)	Through hole soldeerpin(nen) (2.54mm) Soldeerpin(nen) (SMT) USB-C female
IO-connector(en)	JST-SH (compatible) male Through hole soldeerpin(nen) (2.54mm) Soldeerpin(nen) (SMT) USB-C female
Inhoud verpakking
Inhoud verpakking	1x RP2040-PICO30U-16
