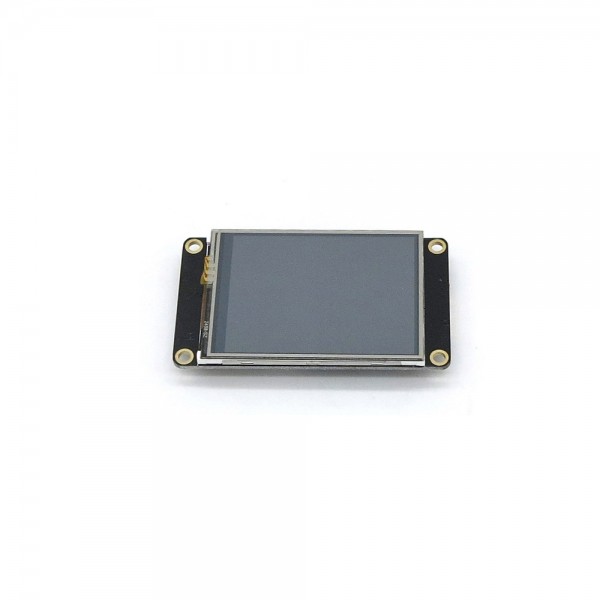

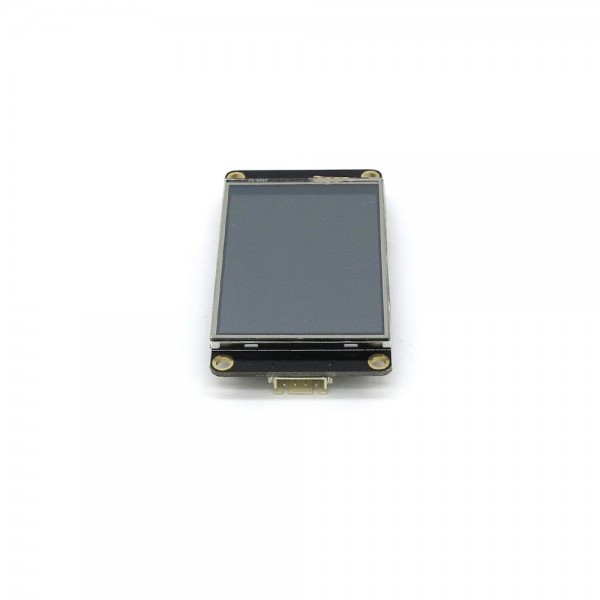

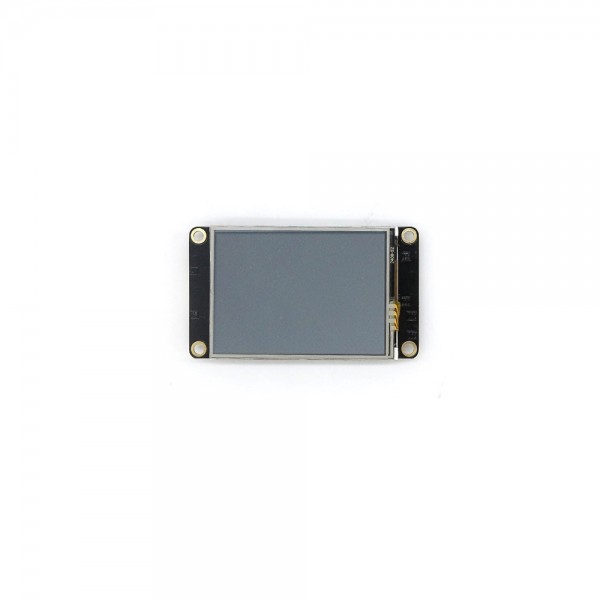

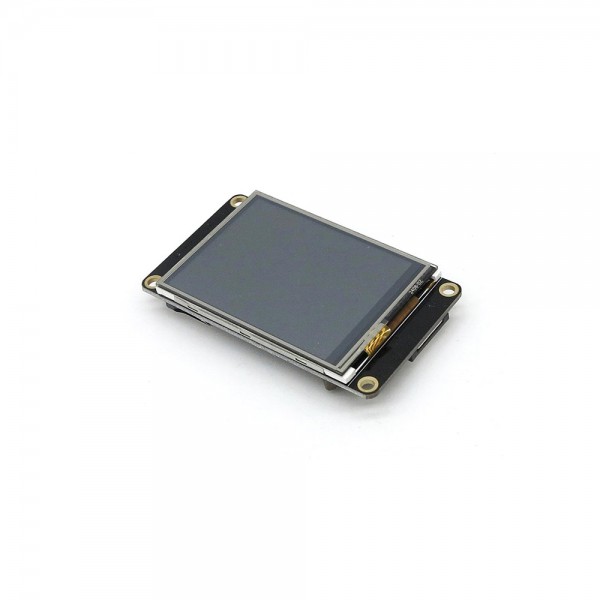

Nextion Enhanced NX3224K024 HMI Display 2.4 Inch 320x240 met Touchscreen

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 001696

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€28,00

Excl. BTW: €23,14

10 of meer €27,75

20 of meer €27,50

50 of meer €27,25

100 of meer €27,00

200 of meer €26,75

Aantal

Toevoegen

Verlanglijst

20+ stuks op voorraad

Omschrijving
Beoordelingen

Compleet HMI display met touchscreen. Dit scherm is serieel aan te sturen via een UART poort en heeft ook GPIO uitgangen die aangestuurd kunnen worden via de Nextion software. Ook is de grafische interface van deze module te programmeren via een SD kaart of via de UART aansluiting.
Bepaal zelf hoe het scherm eruit ziet en programeer zelf de interface met het touchscreen. Voor voorbeelden en library's: zie deze Github.

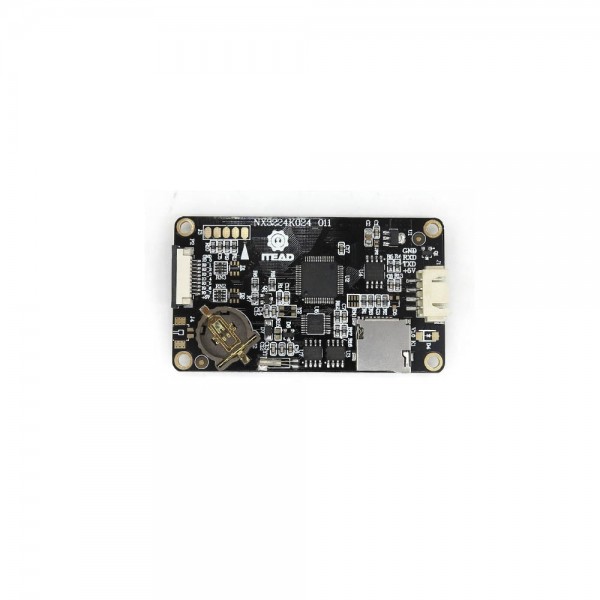

De enhanced Nextion schermen hebben een aantal voordelen t.o.v. de normale Nextion schermen:

Ingebouwde RTC
Data kan bewaard worden op flashgeheugen
GPIO pinnen
Groter flashgeheugen
Snellere CPU

Specificaties:

Ingangsspanning: 4.75 - 7V (5V standaard)
Ingangstroom: 90 mA (max helderheid), 15 mA (sleep mode). Aanbevolen voeding: 5V, minimaal 500mA
Scherm formaat: 2.4 inch
Scherm resolutie: 320x240 pixels
Scherm helderheid: 0 ~ 180 nits (instelbaar met 1%)
Touchscreen type: Resistief
Flash opslag: 16MB
EEPROM: 1024 bytes
RAM: 3584 bytes
Instructie buffer: 1024 bytes
Kleuren: 64K (65536)
Beschikbare GPIO pinnen: 8x (waarvan 4 stuks PWM)
SD kaart slot, FAT32. Geschikt voor maximaal 32 GB SD kaart

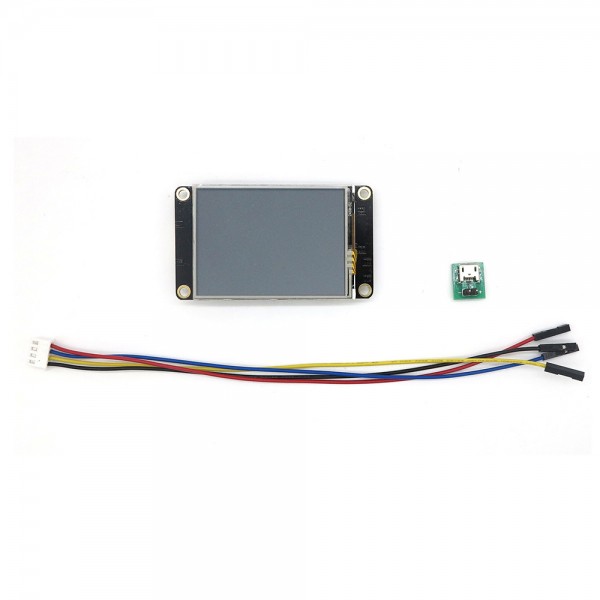

Kabel (4 pins) meegeleverd met micro USB voedingsadapter

Voor meer informatie zie de volgende pagina's: Datasheet en Nextion HMI Solution wiki.

Let op: Het is belangrijk dat je een kwalitatief goede voeding gebruikt, het display raakt snel beschadigd wanneer de voeding een te lage spanning geeft.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Nextion Enhanced NX3224K024 HMI Display 2.4 Inch 320x240 met Touchscreen

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: Nextion Enhanced NX3224K024 HMI Display 2.4 Inch 320x240 met Touchscreen , NX3224K024_011R , Nextion

Product FAQ

De HMI functioneert niet naar behoren. Wat is de oorzaak?

In de meeste gevallen wordt dit veroorzaakt door ondergeschikte voeding. De HMI's van Nextion vereisen een goede voeding. Wanneer de voeding te weinig stroom geeft, een te lage spanning heeft en/of een te grote rimpel genereert, dan kunnen er zich meerdere problemen voordoen zoals:

Knipperend beeld
Wazig beeld
Vastlopen van de software
Schade aan de HMI

Gebruik daarom een goede CE gekeurde voeding die genoeg stroom kan leveren en de juiste spanning heeft. Meet deze spanning desnoods rechtstreeks op de Vcc en GND pinnen van de HMI.

Kan ik het apparaat voeden met een Arduino of ander development board?

Dit is in de meeste gevallen niet mogelijk. De meeste development boards (waaronder Uno, Mega, NodeMCU, D1 Mini V3, etc.) hebben een diode tussen de 5V pin en de USB ingang die de spanning verlaagt. Als de spanning uit de 5V pin lager is dan het vereiste minimum van het apparaat (zie specificaties) dan kan het niet goed functioneren. Daarnaast kunnen veel development boards maar weinig stroom leveren. Ook dit kan ervoor zorgen dat het apparaat niet goed functioneert. Bij het gebruik van een ondergeschikte voeding kan het zelfs beschadigd raken. Wees er daarom zeker van dat je een geschikte voeding gebruikt en dat deze op de juiste wijze is aangesloten. Meet dit bij voorkeur na.
