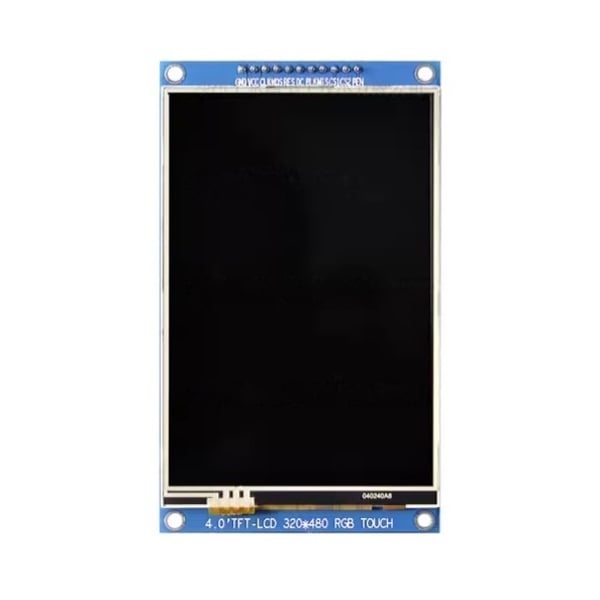

4 inch TFT Display 320*480 pixels met Touchscreen - SPI - ILI9488 - 3.3V

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 005271

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€20,00

Excl. BTW: €16,53

Aantal

Toevoegen

Verlanglijst

10+ stuks op voorraad

Omschrijving
Beoordelingen

Een TFT display met resistief touchscreen gebaseerd op de ILI9488 driver.

Instructies display en touchscreen:
Om het display werkend te krijgen kan je de ILI9488 library gebruiken. Deze library werkt met de Adafruit-GFX-Library.
Voor de touchscreen functionaliteit kan de XPT2046_Touchscreen library worden gebruikt.

Voor ESP32 boards staat er een foutje in de ILI9488 library. Om deze werkend te krijgen, open het bestand ILI9488.cpp in de library map.
Ga naar regel 100 en pas deze aan naar:

#if defined(ESP8266) || defined (ARDUINO_ARCH_ARC32) || defined(ESP32)

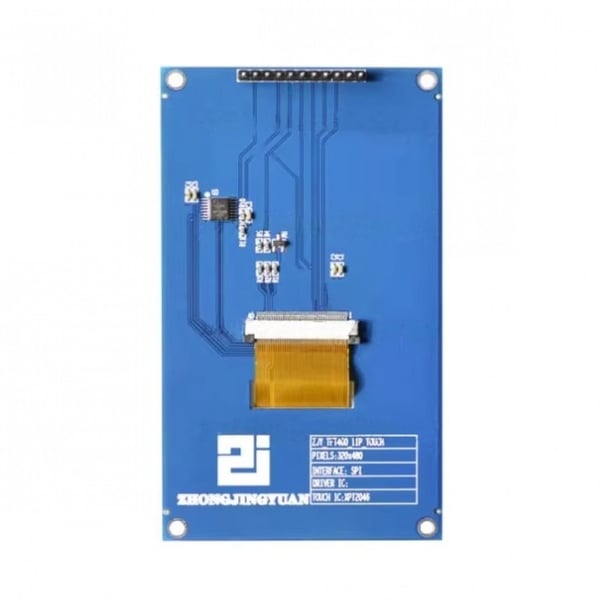

Let op: Op de PCB kan een verkeerde driver chip aangegeven zijn.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over 4 inch TFT Display 320*480 pixels met Touchscreen - SPI - ILI9488 - 3.3V

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: 4 inch TFT Display 320*480 pixels met Touchscreen - SPI - ILI9488 - 3.3V , ZJY-TFT400-11P-TOUCH-ILI9488 , TFT

Specificaties

Algemeen
Merk	ZHONGJINGYUAN
Minimale bedrijfstemperatuur [°C]	-20
Maximale bedrijfstemperatuur [°C]	70
Features	Display Touchscreen
Algemene fysieke kenmerken
Hoofdkleur	Blauw
Gewicht [g]	59
Afmeting X [mm]	107
Afmeting Y [mm]	62
Montagemogelijkheden	Pinheaders Montagegat(en)
Diameter montagegat(en) [mm]	3
Vormfactor	Module (algemeen)
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	2.8
Maximale voedingsspanning [V DC]	3.5
Minimale IO-pin ingangsspanning [V]	2.8
Maximale IO-pin ingangsspanning [V]	3.5
IO-pin uitgangsspanning [V]	Zelfde als voedingsspanning
Communicatie
Hardware interface(s)	SPI
Display
Type	TFT
Driver	ILI9488
Schermdiagonaal [inch]	4
Aantal pixels lange kant	480
Aantal pixels korte kant	320
Schermvorm	Rechthoekig
Pixelkleuren	RGB
Touchscreen
Touchscreen controller	XPT2046
Touch type	Resistief
Multi-touch ondersteuning	Nee
Connectoren
Voedingsconnector(en)	Pinheader male (2.54mm)
IO-connector(en)	Pinheader male (2.54mm)
Pinout
Voedingspin	VCC
Ground/min	GND
SPI MISO/CIPO	MIS
SPI MOSI/COPI	MOS
SPI CLK	CLK
SPI data command	DC
Chip select (CC/SS)	CS1 (display) CS2 (touchscreen)
Reset	RES
Backlight aan/uit	BLK
Interrupt	PEN
Inhoud verpakking
Inhoud verpakking	1x Display module
