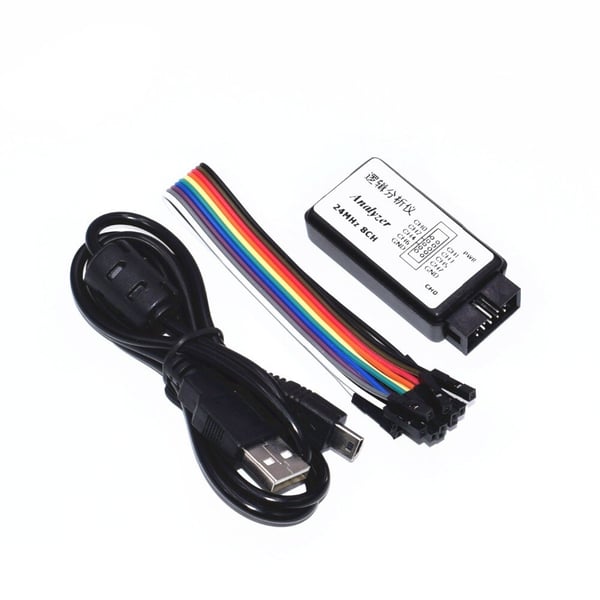

Logic Analyzer - 8 kanaals - USB

Deze logic analyzer is klein van formaat en kan tot wel 24MHz samplen. Dat is meer dan genoeg om een paar I2C, SPI of UART communicatie onder de loep te nemen.
Logic analyzers zijn wel voor de geavanceerde gebruiken, aangezien men wel moet begrijpen hoe de data (low-level) verstuurt wordt.
Mocht je er echt niet meer uitkomen, dan is deze logic analyzer zeker het overwegen waard!

Deze logic analyzer is niet van Saleae, maar wel compatible met hun software: Download Saleae Logic.
De pinout staat beschreven op de logic analyzer zelf. Op elk kanaal wordt alles boven de 2V gezien als een hoog signaal, en tussen de 0 en 0.8V als een laag signaal.
De maximale spanning op een kanaal is 5.25V.

Meegeleverd:

• USB kabel
• DuPont draad Female-Female 20cm 10 stuks
