M5Stack NeoFlash Hat - voor M5StickC

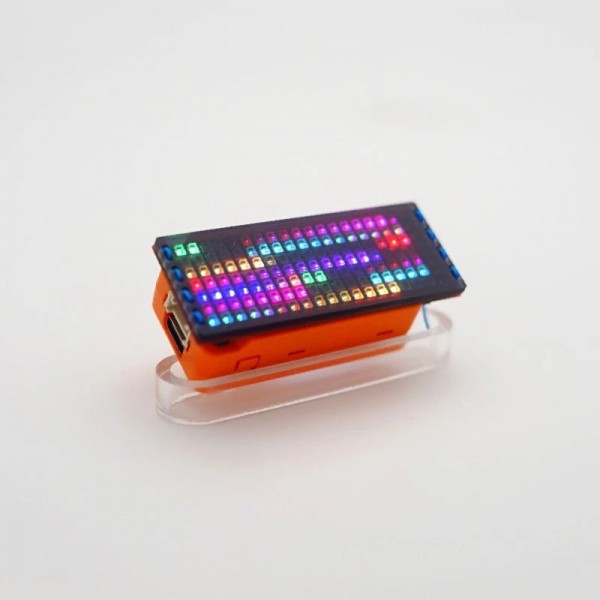

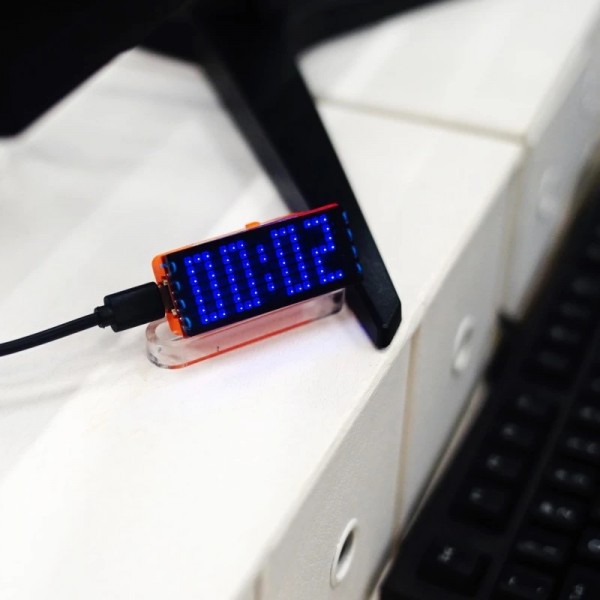

De NeoFlash Hat is een RGB LED-matrix van M5Stack. De PCB bevat 126 individueel te programmeren RGB LEDs waarmee zowel animaties als tekst weergegeven kunnen worden. De module is ontworpen voor eenvoudig gebruik met de M5StickC*, maar kan ook met andere microcontrollers gebruikt worden (zie laatste foto voor de pin-out).

Specificaties:

• 126x RGB LEDs
• PCB afmetingen: 58x23.5mm
• Iedere LED is individueel te programmeren

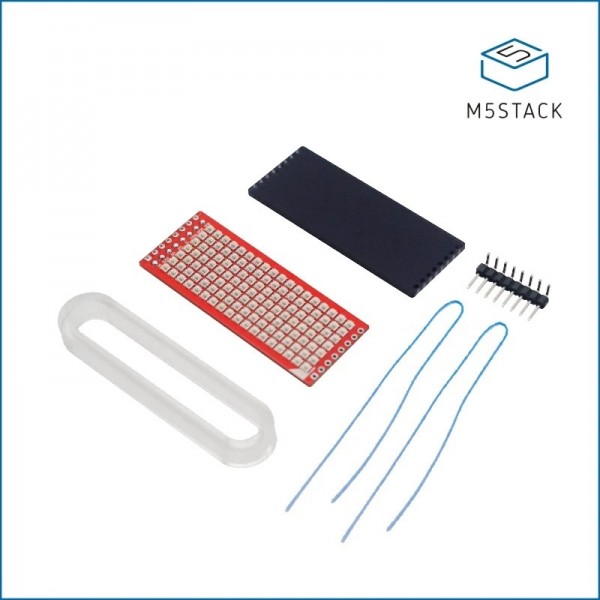

Inhoud verpakking:

• 1x NeoFlash Hat PCB
• 1x Acryl licht filter, donker bruin

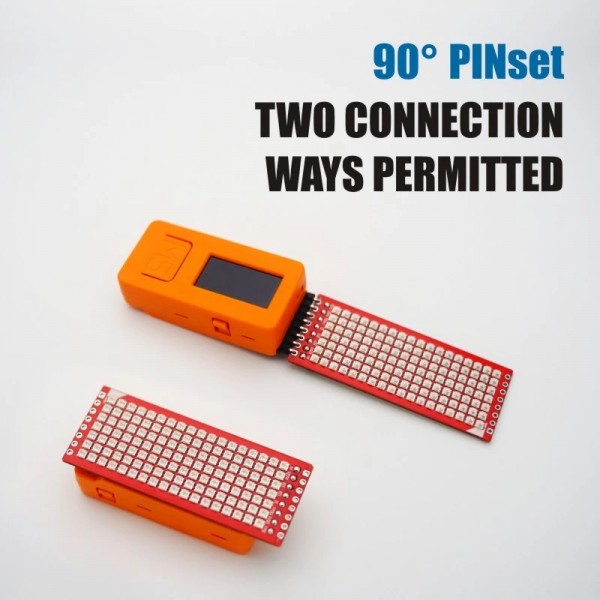

• 1x 8 pins header male 90 graden
• 2x 15cm draad (voor bevestiging acryl filter)

*Let op: De M5StickC wordt niet meegeleverd

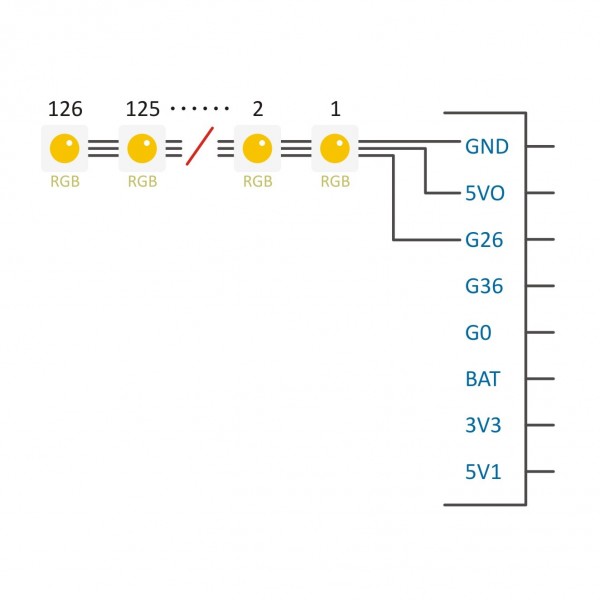

Om de NeoFlash Hat zonder M5StickC te gebruiken, moeten de pinnen 5V0 (5V voeding), GND (Ground) en G26 (data) worden gebruikt. De pinnen G36, G0, BAT, 3V3 en 5V1 zijn puur voor bevestiging aan een M5StickC en hebben binnen de NeoFlash Hat geen functionaliteit.

Zie de volgende pagina voor meer informatie: M5Stack NeoFlash Hat
