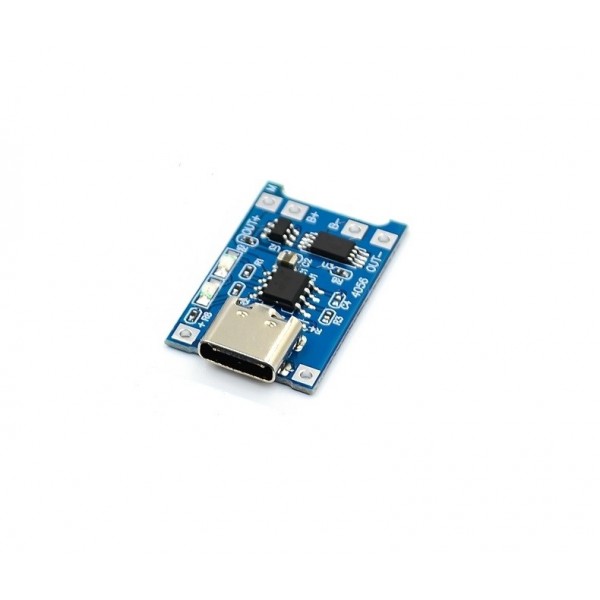

TP4056 USB-C Li-ion lader 1A met Li-ion protection circuit

Een li-ion oplader met USB-C aansluiting i.c.m. een li-ion protection circuit voor te hoge ontlaadstromen of een te lage accu spanning.

Specificaties:

• Laadstroom: 1A (maximaal)
• Maximale laadspanning: 4.2V (1,5% nauwkeurigheid)
• Ingangsspanning: 4.5V-5.5V
• Twee LED's die de status van het laden aangeven: LED boven R2 geeft laden aan, LED boven R1 geeft aan als de accu is opgeladen.
• USB-C ingang of een aparte ingang (+ en - langs USB connector)
• Geschikt voor li-ion of li-po accu's (die tot 4.2V kunnen worden opgeladen en tot 2.5V kunnen worden ontladen)
• Ontlaadbeveiliging li-ion accu: >3A(te hoge stroom) of <2.5V(te lage spanning)
• Aansluiting li-ion accu: B+ en B-
• Uitgang: OUT+ en OUT-
• Bevat TP4056 of equivalente TC4056(A) chip
• Afmetingen: 29x17x4mm

Voor meer informatie zie de datasheet van de TP4056.

Let op: De gebruikte li-ion accu moet minimaal met 1A kunnen worden opgeladen en minimaal 3A kunnen worden ontladen. Gebruik dus geen kleine li-ion accu's die dit niet aankunnen! Daarnaast is dit product niet voorzien van een temperatuur beveiling voor de accu. Zorg er dus voor dat de accu in een veilige omgeving kan worden opgeladen om mogelijk brandgevaar te voorkomen.

Let op: De module mist weerstanden bij de CC pinnen van de USB-C connector. Hierdoor kan deze module niet gebruikt worden met USB-C naar USB-C kabels en met sommige USB-C laders. Aangeraden word om te laden met een USB-A naar USB-C kabel om er zeker van te zijn dat de module werkt.
