QSKJ DC-DC Verstelbare Step-up Boost Converter 600W - Met Stroombegrenzer

Een krachtige step-up converter met stroombegrenzing (constante stroom instelbaar) en undervoltage protectie, bijv. om je 12V accu te boosten naar 24V.

Specificaties:

• Module type: Niet-geïsoleerde step-up (Boost)
• Rectificatie: Niet-synchrone rectificatie
• Ingangsspanning: 10V-50V DC*
• Ingang undervoltage protectie: 9.7V DC
• Uitgangsspanning: 10V-50V DC*
• Instelbare spanning met een potmeter** aangegeven met CV (Constant Voltage)
• Maximale ingangsstroom: 28A
• Maximale uitgangsstroom: 20A
• Instelbare uitgangsstroom met een potmeter** aangegeven met CC (Constant Current)
• No-load stroom: 20mA
• Uitgangsvermogen: 100W (passieve koeling in 20°C lucht), 600W met een heatsink en een ventilator (actieve koeling in 20°C lucht)
• Conversie-efficiëntie: 96% (hoogste)
• Schakelfrequentie: 150KHz
• Output rimpel: 270mV (max)
• Werktemperatuur: -20°C tot +65°C
• 4x 3mm montage gaten
• Aansluitdraden: ~10cm 14AWG
• Kortsluiting beveiliging: Geen (men kan een zekering gebruiken indien noodzakelijk)
• Afmetingen: 70 x 36 x 17 mm

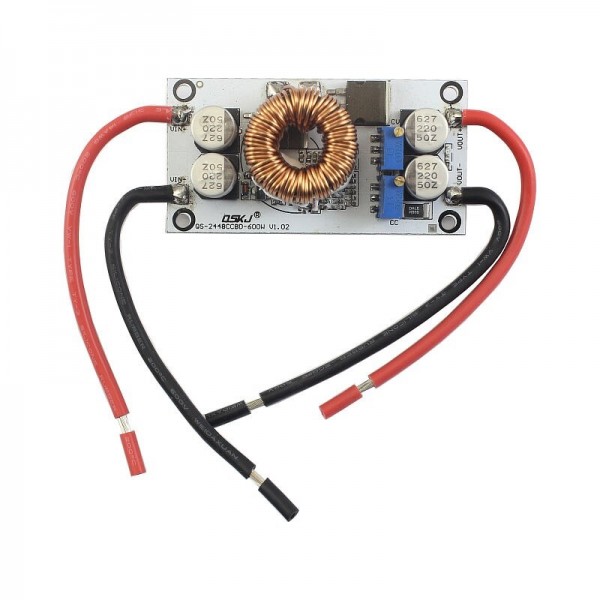

De ingangen en uitgangen staan aangegeven op de printplaat van de DC-DC converter. VIN+ en VIN- is de ingang, VOUT+ en VOUT- is de uitgang.

Let op: Indien men meer dan 100W wil kunnen omzetten, dan is een heatsink met ventilator noodzakelijk. Deze moet de temperatuur onder de 65°C kunnen houden.
Het kan ook voorkomen dat de converter in een warme/hete ruimte geplaatst wordt. Hierdoor kan het zijn dat een ventilator nodig is ook als men minder dan 100W omzet.
De temperatuur moet in elk geval binnen het hierboven aangegeven bereik geregeld worden.

*Let op: Voor langdurig gebruik raden we aan de in- en uitgangsspanning op maximaal 25V DC te gebruiken om de levensduur van de condensatoren te verlengen.

**Let op: De potmeters zijn meerdere slags. Het kan dus even duren voordat je op de gewenste instelling bent uitgekomen. De potmeter kan je namelijk circa 25x ronddraaien van begin tot eind.
