QSKJ DC-DC Verstelbare Step-Up Boost Converter XL6019 15W

Een verstelbare step-up (boost) converter van QSKJ.

Specificaties:

• Module type: Niet-geïsoleerde step-up (boost)
• Ingangsspanning: 5-32V DC*
• Maximale ingangsstroom: 4A
• Uitgangsspanning: 5-50V DC* (verstelbaar met de potmeter**)
• Maximale uitgangsstroom: 2.5A
• Uitgangsvermogen: 15W
• Conversie-efficiëntie: 94% (hoogste)
• Schakelfrequentie: 180KHz
• Werktemperatuur: -40°C tot +85°C
• Veiligheidsfeatures:
  • Kortsluitingsbeveiliging: Nee (men kan een zekering of protectie circuit gebruiken indien noodzakelijk)
  • Polariteitsbeveiliging: Nee (let dus goed op de + en - tijdens het aansluiten van de module)
  • Oververhittingsbeveiliging: Ja (output wordt automatisch uitgezet bij oververhitting)
• Enable pin: 1.4V of hoger zet de converter aan, tussen 0 en 0.8V zet de converter uit
• Afmetingen: 49 x 23.4 x 11.4mm

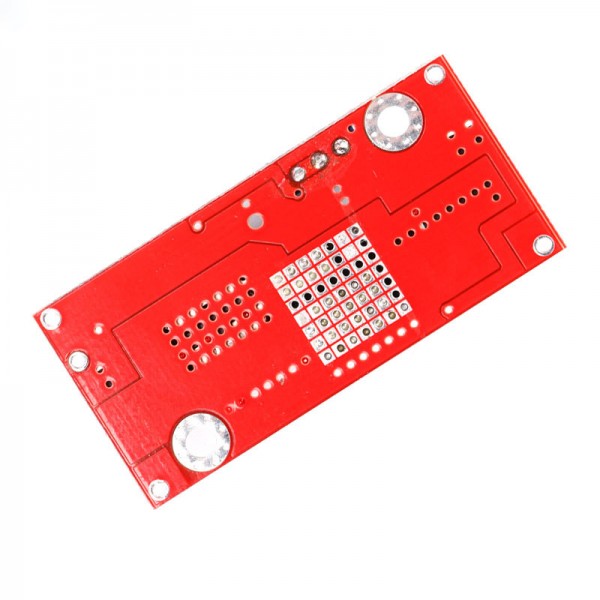

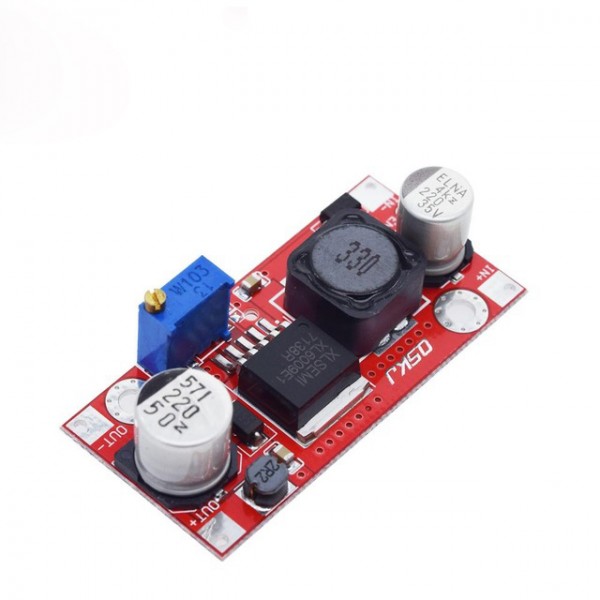

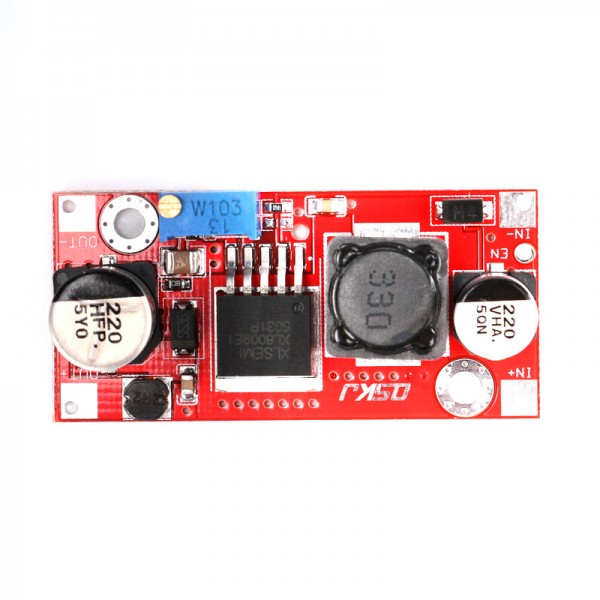

De ingangen en uitgangen staan aangegeven op de printplaat van de DC-DC converter. IN+ en IN- is de ingang, OUT+ en OUT- is de uitgang.

*Let op: De maximale uitgangsspanning kan afwijken met ±2V. We raden daarnaast aan om de uitgangsspanning nooit hoger dan 50V in te stellen vanwege beperkingen van componenten. Voor langdurig gebruik raden we aan om maximaal 25V DC op de ingang te zetten en om de uitgangsspanning op maximaal 35V DC in te stellen.

**Let op: De potmeter is meerdere slags. Het kan dus even duren voordat de gewenste instelling bereikt is. De potmeter kan namelijk circa 25x ronddraaien van begin tot eind.
