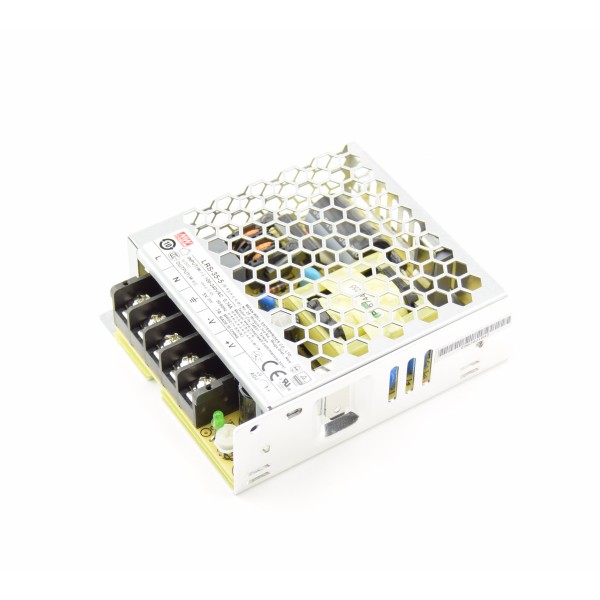

Mean Well Voeding - 5V 7A - Switching Power Supply - LRS-35-5

Deze voeding is zeer geschikt voor de 5V LED verlichting (bijvoorbeeld WS2812(B) LEDs).

Specificaties:

• Ingangsspanning: 85 - 264VAC of 120 - 373VDC
• Uitgangsspanning: 5V DC
• Maximale uitgangsstroom: 7A
• Beveiliging tegen kortsluiting, overbelasting en te hoge spanning (op de uitgang)

De overige specificaties staan zeer duidelijk beschreven in de datasheet. Deze kunt u vinden onder het tabblad "Downloads".

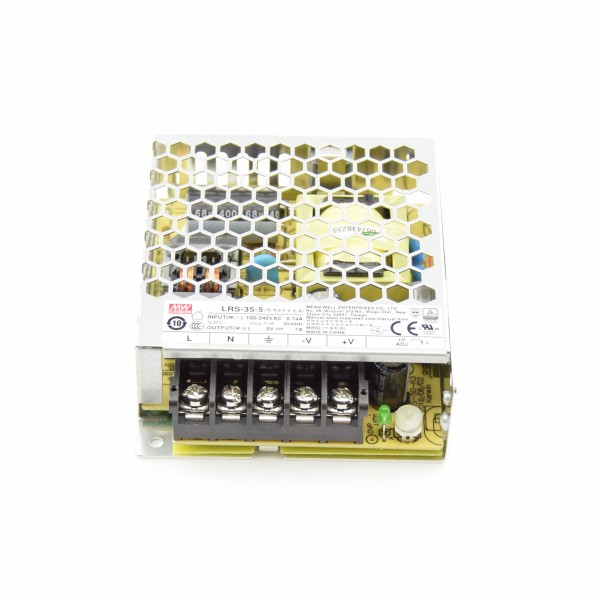

De aansluitingen zijn:

• L (Fasedraad, bruine draad)
• N (Nuldraad, lichtblauwe draad)
• Aardeteken (Geel-groene draad, verbind deze voor meer veiligheid indien mogelijk)
• -V (Dat is de GND/ground/min van de 5V)
• +V (Dat is de plus van de 5V)

Daarnaast is er nog een LED aanwezig die de status aangeeft (aan/uit). Met de potmeter (+V ADJ) kan men de uitgangsspanning nog een beetje regelen.

De voeding is omsloten in een metalen behuizing. Hiervan mo​eten alle kanten (behalve de onderkant) vrij gehouden worden i.v.m. de warmte die vrij kan komen.
De onderkant mag dicht op materiaal gemonteerd worden, maar niet erop. Deze dient namelijk als koeloppervlak.

Men kan de voeding op 2 punten (van bovenaf linksboven en rechtsonder) met 3mm schroeven/boutjes monteren.

Let op: Er worden geen kabels meegeleverd. U moet zelf de 110V/220V kabel en 5V kabel aansluiten.
Voor de 220V kabel kan een van deze kabels gebruikt worden: 230V voedingskabels

Zie de tab "Downloads" voor meer informatie en/of downloads.
