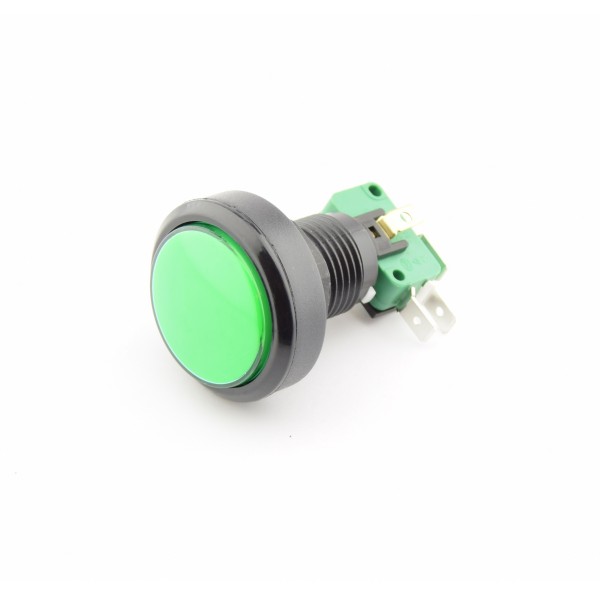

Grote Groene Drukknop 24mm of 40mm - Reset

Een grote drukknop die gebruikt kan worden als "reset" knop. De knop veert terug na het indrukken ervan (geen aan-uit schakelaar). Daarnaast kan deze knop in zowel een gat van 24mm als van 40mm worden gemonteerd. Dit kan zelf gekozen worden met de meegeleverde plastic montage onderdelen.

Pinbeschrijvingen:

• NC: Normally Closed (verbonden met de Common als de knop niet ingedrukt is)
• NO: Normally Open (verbonden met de Common als de knop ingedrukt is)
• COM: "Common" verbonden met NC of NO (afhankelijk van of de knop ingedrukt is of niet)
• Goud gekleurde pinnen aan de buitenkant: directe verbinding met de lamphouder

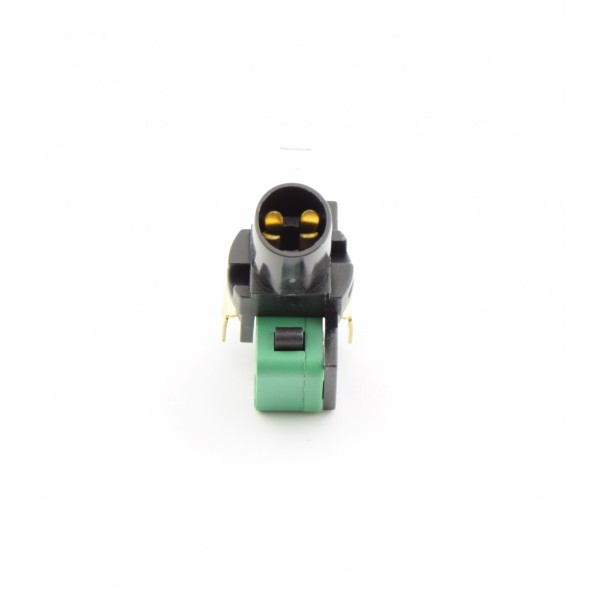

Bij deze knop kan ook een lampje ingebouwd worden. Zie daarvoor de 4e afbeelding. De houder is geschikt voor LED's van het type "T10" of "W5W", net als in auto's. De spanning voor het licht is daarmee afhankelijk van de specificaties van de lamp.

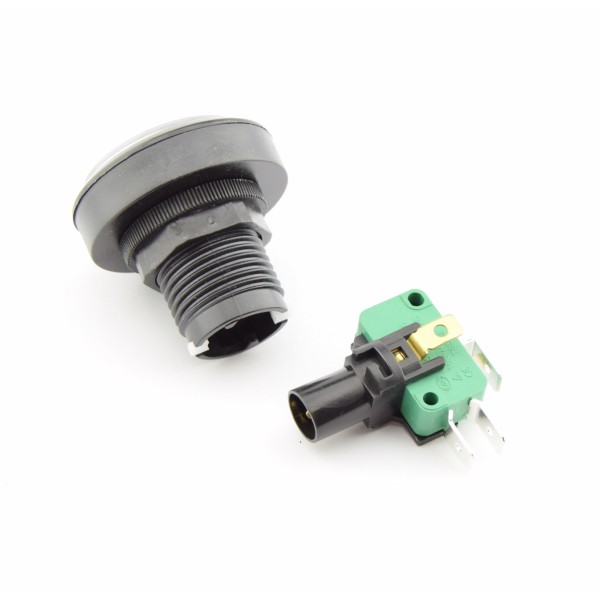

Instructies om de schakelaar uit elkaar te halen(volg de stappen omgekeerd voor het in elkaar zetten):

1. Houd met een hand het zwarte plastic vast waar de schroefdraad op zit.
2. Houd met de andere hand de groene schakelaar vast en draai deze een klein tegen de klok in.
3. Nu komt het schakelaar gedeelte los van de knop om voor gemakkelijke inbouw of het plaatsen van een lampje.

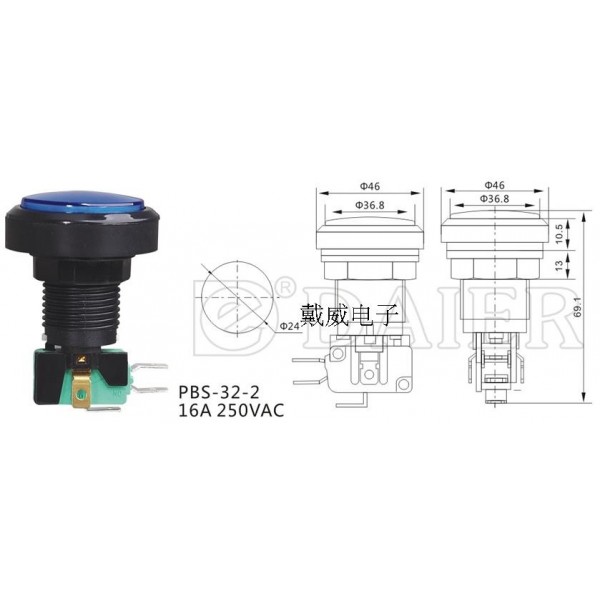

Zie de afbeeldingen voor informatie over de afmetingen.
