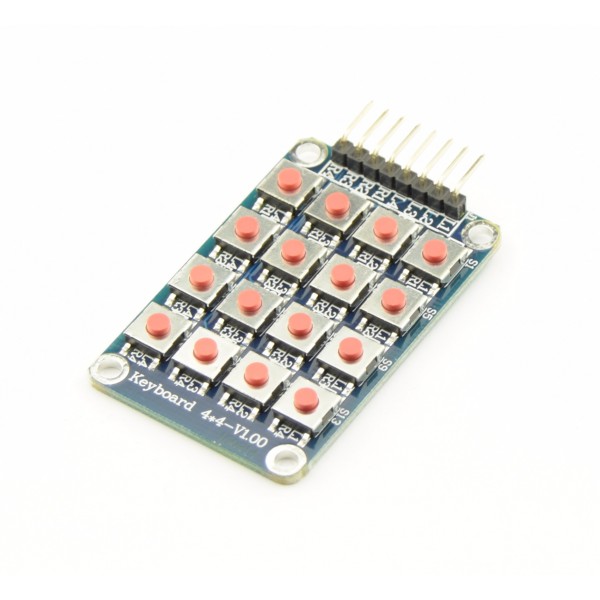

Keypad 4x4 matrix - Microswitch

Een 4x4 matrix keypad bestaande uit microswitch knoppen. De module heeft vier gaten 3mm(M3) gaten voor de montage.

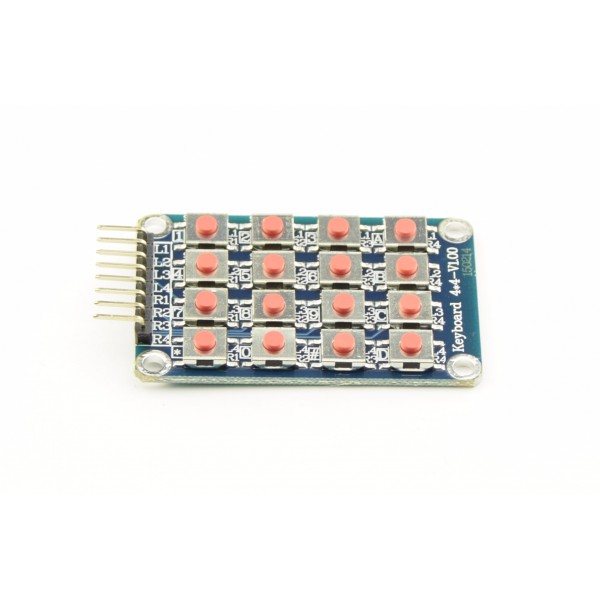

Op de printplaat staan de pinbenamingen bij elke knop. Vier pinnen worden dus gebruikt als 'x' coördinaat en de 4 andere als 'y' coördinaat.
De module is reeds voorzien van een gesoldeerde reeks pinheaders (90 graden gedraaid)

Afmetingen: 33 x 50 x 5mm (pin headers niet meegerekend)

Deze pagina's bevatten genoeg informatie om deze keypad snel aan de gang te krijgen:
The Matrix Keypad how-to
OneWireKeyPad
Use a Keypad with Your Arduino
