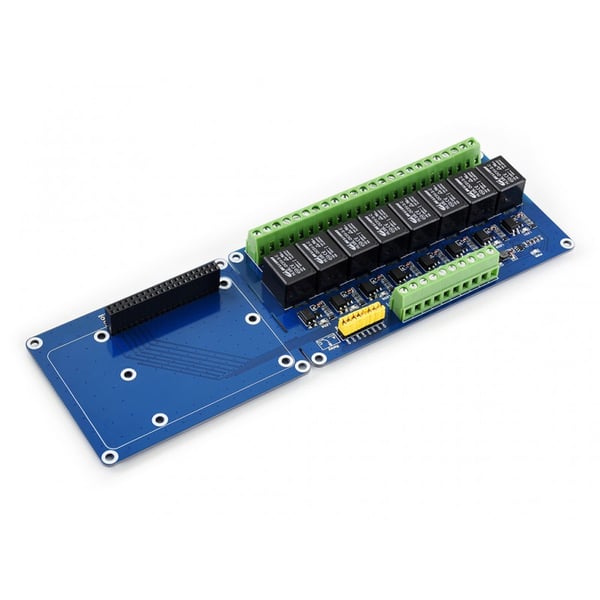

Waveshare RPi Relay Board (B) - 8 Kanalen - voor Raspberry Pi

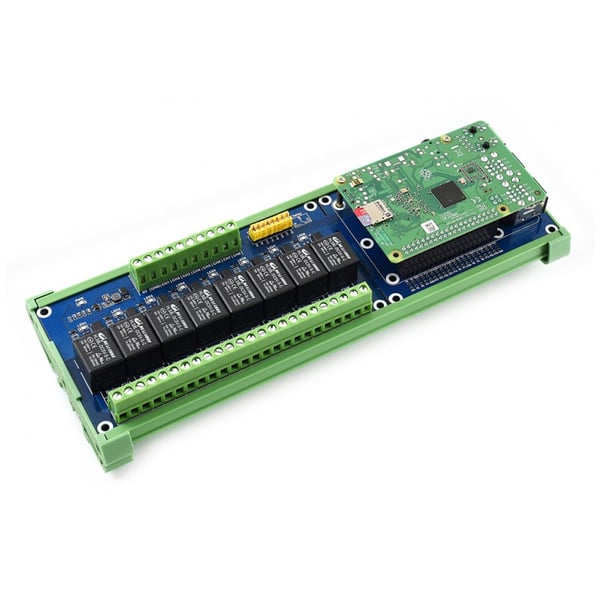

Met deze relais module voor Raspberry Pi kunnen apparaten geschakeld worden. Het schakelen gebeurd via acht vooraf ingestelde GPIO pinnen van de Raspberry Pi of via de externe pinheaders of schroefterminals met een andere microcontroller zoals een Arduino of ESP. In dat laatste geval is het ook mogelijk om het board kleiner te maken door het deel van de Raspberry Pi headers af te breken. De module kan met schroeven of bouten gemonteerd worden, maar ook op verschillende soorten rails (waaronder een DIN rail) met het meegeleverde bevestigingsstuk.

Specificaties:

• Voedingsspanning: 5V DC (via 5V pin)
• Signaalspanning: 3.3-5V
• Stroom (per relais wanneer ingeschakeld): ~70mA
• Signaalstroom (per signaalpin): ~6mA
• Relais:
  • Maximale schakelspanning: 250V AC* of 30V DC
  • Maximale schakelstroom:
    • Resistieve belasting: 5A
  • Aantal kanalen: 8
  • Aansturing: Laag-actief (relais schakelt aan bij een lage signaalspanning en uit bij een hoge signaalspanning)
• HAT voor: Alle Raspberry Pi SBC modellen
• Geschikt DIN rail type: EN60715 (TS35/7.5 en TS35/15)

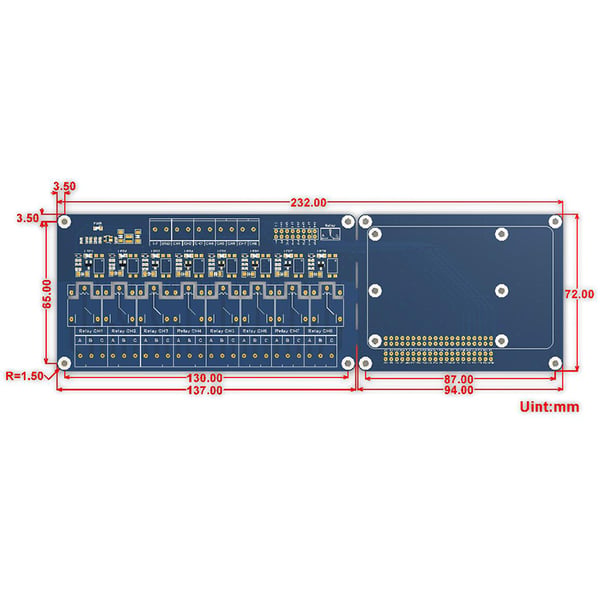

• Afmetingen: Zie afbeeldingen

Inhoud verpakking:

• 1x Waveshare RPi Relay Board (B)
• 1x Rail bevestigingsstuk
• 1x Montagemateriaal

Zie de volgende pagina voor meer informatie: RPi Relay Board.

Let op: Raspberry Pi wordt niet meegeleverd.
