High Power MOSFET Module 5-36V 15A

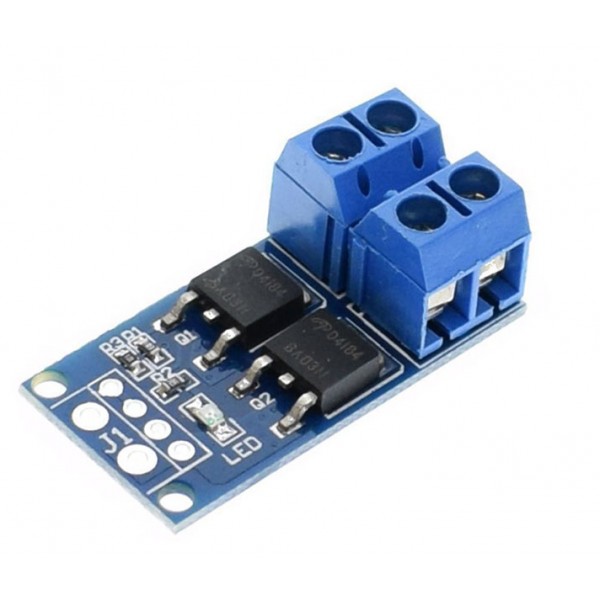

Met deze High-Power MOSFET module kan je gemakkelijk de dubbele mosfet gebruiken door de aparte aansluitingen voor voeding, schakelpinnen en signaalpinnen.
De LED op de module geeft aan of de MOSFET is ingeschakeld. Dit board is met name handig voor het aansturen van een grote LED strip (één kleur) of een motor (in één richting) m.b.v. PWM.

Specificaties:

• Ingangsspanning MOSFET: 5 - 36V
• Maximaal stroom: ~15A (met goede koelinstallatie tot 30A piek mogelijk)
• Kan worden aangestuurd met signalen tussen de 3.3V en 20V (5V of hoger aangeraden voor een lagere drain-source weerstand)
• Heeft twee gaten van 2mm voor montage
• Afmetingen: 34x17x12mm

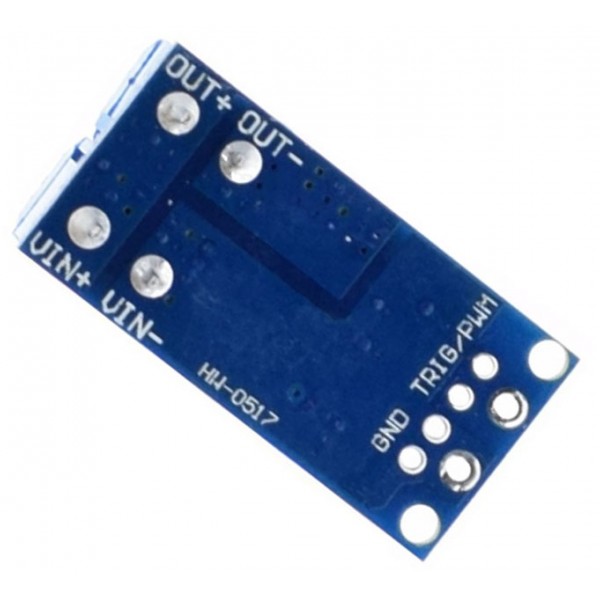

Pin beschrijvingen:

• Trig/PWM: Signaal pin vanuit de microcontroller
• GND: GND/ground/min van microcontroller
• Vin+: Ingangsspanning MOSFET
• Vin-: GND/ground/min van ingangsspanning
• Vout+: Positieve spanning voor te schakelen component
• Vout-: Negatieve spanning voor te schakelen component
