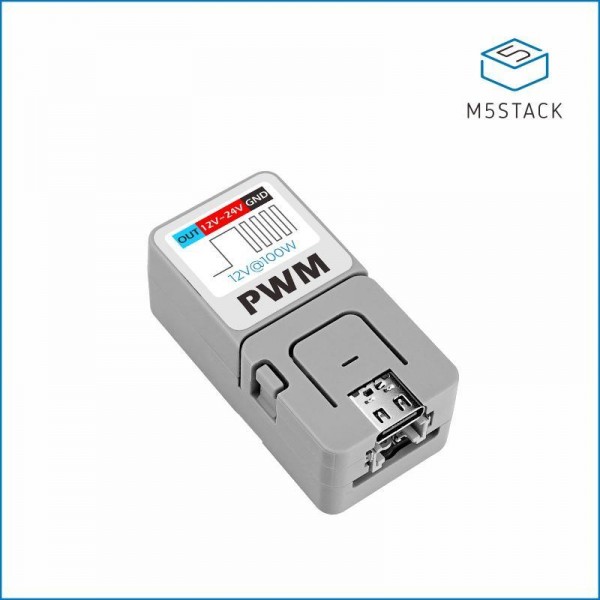

M5Stack Atom PWM Kit - inclusief M5Atom Lite

De Atom PWM Kit is een M5Atom compatible PWM module voor bijvoorbeeld het aansturen van een DC-motor. Deze kit bestaat uit 2 onderdelen: Een M5Stack Atom Lite en de PWM module.

Specificaties PWM Module:

• Voedingsspanning: 12 - 24V DC
• Uitgangsspanning: 12 - 24V (zelfde als voedingsspanning)
• Maximaal uitgangsvermogen: 100W*
• MOSFET driver: EG27324
• MOSFET: FDD8447L
• Aantal PWM kanalen: 1
• Afmetingen (volledige kit): 24 x 48 x 18mm

De Atom Lite van M5Stack is een compact development board gebaseerd op een ESP32 chipset. Het beschikt onder andere over Wi-Fi, Bluetooth en een ingebouwde drukknop. Zie de volgende pagina voor meer informatie: Atom Lite.

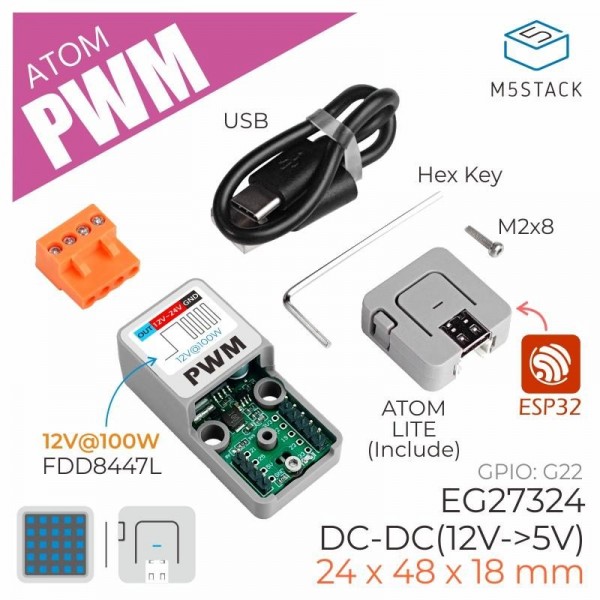

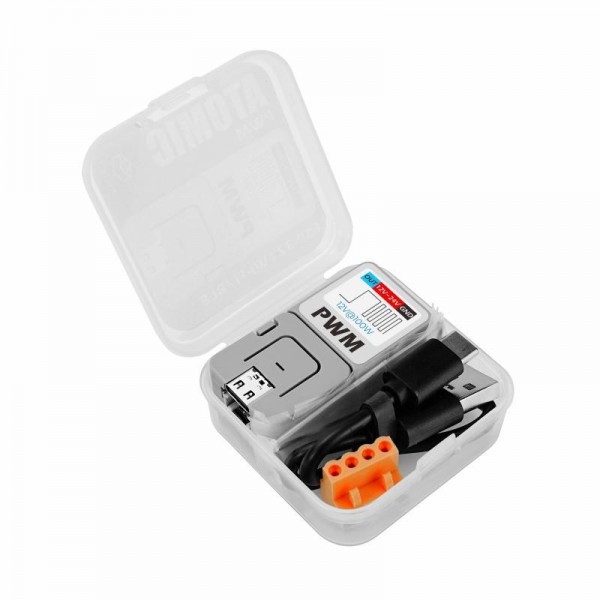

Inhoud verpakking:

• 1x Atom PWM Module
• 1x Atom Lite

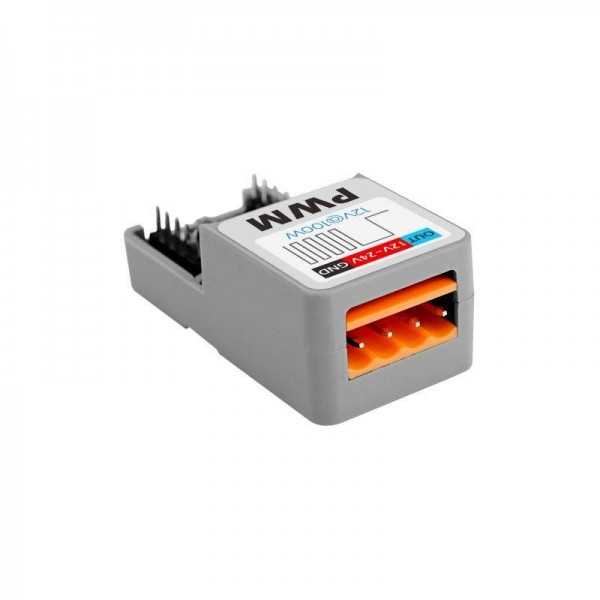

• 1x HT3.96-4p afneembare schroefterminal
• 1x M2x8mm schroef
• 1x Inbussleutel
• 1x USB-C kabel (~20cm)

Zie de volgende pagina voor meer informatie: M5Stack Atom PWM Kit.

*Let op: Houd bij hoog vermogen en PWM frequenties boven de 20kHz de temperatuur van de MOSFET in de gaten, mogelijk wordt deze door schakelverliezen te warm.
