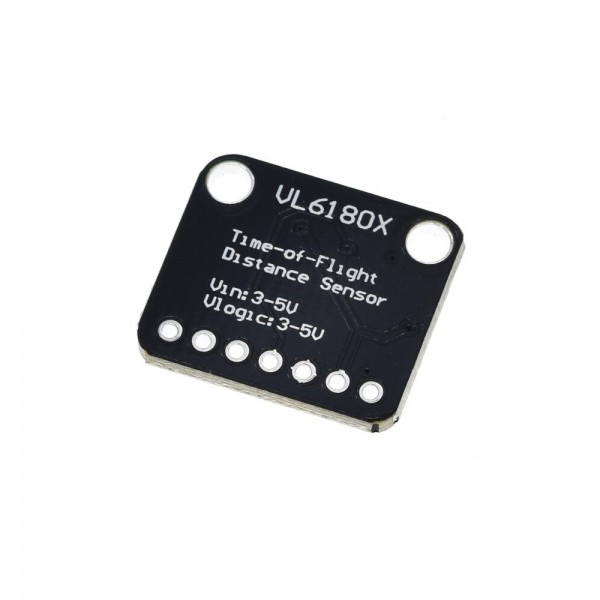

VL6180 Time-of-Flight ToF Afstandssensor

Met deze Time-of-Flight sensor kan men gemakkelijk een afstand meten m.b.v. de reflectie van licht. Met de ingebouwde level converter is de module met zowel 3.3V als 5V microcontrollers te gebruiken.

Specificaties:

• Voedingsspanning: 3.3-5V DC
• Signaalspanning: 3.3-5V
• Chip: VL6180
• Detectie afstand: 5-100mm (standaard), >100mm (bij optimale reflectie)
• Communicatie: I2C
  • I2C adres: 0x29
• Twee montagegaten van 3mm

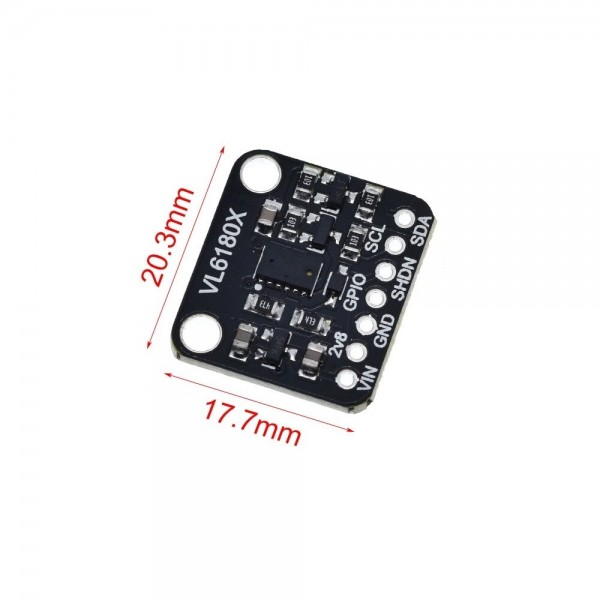

• Afmetingen PCB: Zie afbeeldingen

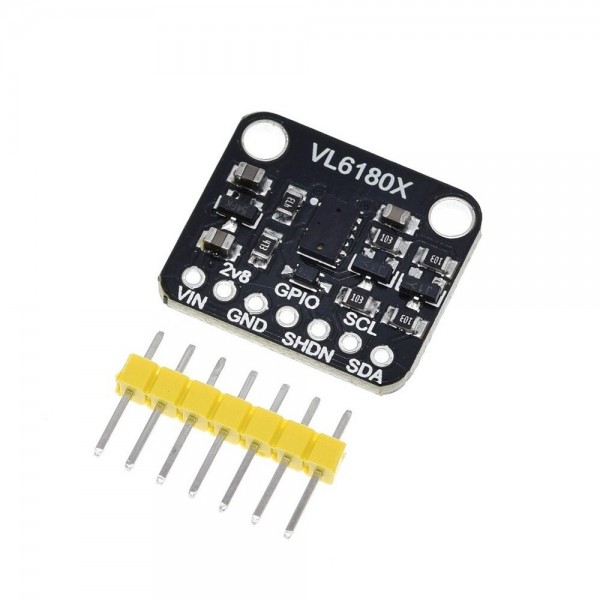

Pinout:

• VIN: Voedingsspanning
• 2v8: 2.8V uitgangsspanning (tot 100mA)
• GND: Ground/min
• GPIO: Zie datasheet voor meer informatie
• SHDN: Zie datasheet voor meer informatie
• SCL: I2C kloksignaal
• SDA: I2C data signaal

Inhoud verpakking:

• 1x VL6180 Time-of-Flight Afstandssensor
• 1x Male header set

Zie de volgende pagina om te beginnen met de module: Adafruit VL6180X Library.

Let op: Op de PCB staat dat het om een VL6180X sensor gaat, echter wordt de module met een VL6180 geleverd. Deze werkt hetzelfde maar mist de functie om omgevingslicht te meten.

Zie de tab "Downloads" voor meer informatie en/of downloads.
