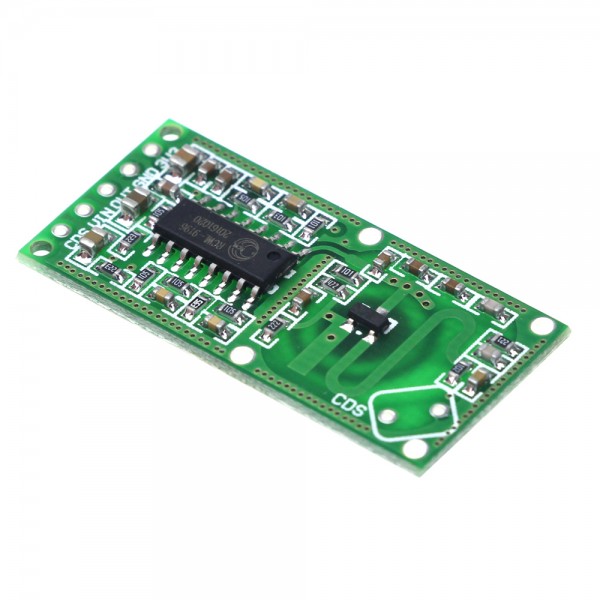

Microgolf Radar Bewegingssensor RCWL-0516

Deze sensor dient als vervanger van een PIR sensor en werkt met op basis van microgolven en het doppler effect.
Door verschil in snelheid kan deze sensor beweging detecteren.

Specificaties:

• Ingangsspanning: 3.3-18V
• Ingangsstroom: 2.8mA (nominaal);3mA (max)
• Detectie afstand: 5-8m (gevoeligheid instelbaar via R-GN weerstand)
• Uitzendvermogen: 9mW (nominaal); 12mW (max)
• Uitgangspanning: 3.2-3.4V
• Signaal uitgang: 0V (laag signaal), 3.3V (hoog signaal, detectie)
• Trigger tijd: 2-4 seconden (instelbaar via C-TM condensator)
• Optionele lichtgevoelige weerstand via R-CDS pinnen voor werking bij weinig licht

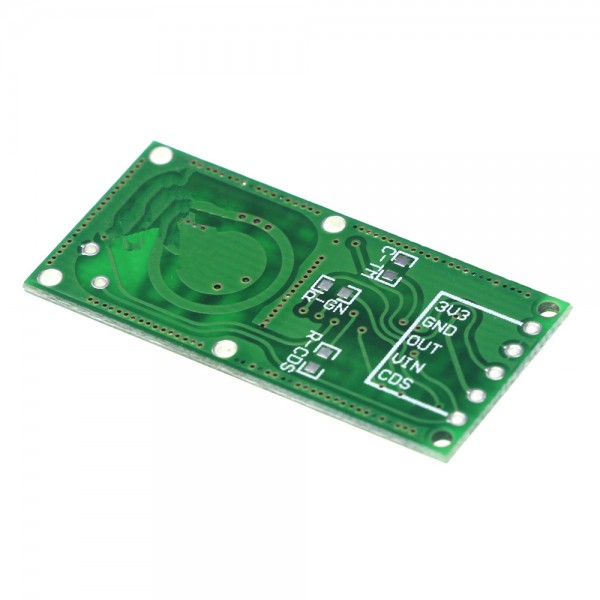

Pinout:

Voor meer informatie zie: https://github.com/jdesbonnet/RCWL-0516
