Hartslagsensor en Pulsoxymeter - MAX30102 - I2C

Met deze hartslagsensor en pulsoxymeter kan je gemakkelijk via een vinger informatie meten, zoals: Harstslag (in grafiek), hartslag (in BPM), SPO2 en lichaamstemperatuur. Een library van deze module is te downloaden via de bibliotheek beheer in de Arduino IDE.

Voor betrouwbare metingen dient de vinger met een constante druk op de sensor gehouden te worden (idealiter wordt een elastiekje gebruikt).

Specificaties:

• Voedingsspanning: 3.3-5V DC
• Signaalspanning: 3.3-5V
• Communicatie: I2C
• Meetbare waardes:
  • Hartslag (zowel in een grafiek als in BPM)
  • SPO2
  • Lichaamstemperatuur (niet heel accuraat)
  • Analoge IR LED reflectie

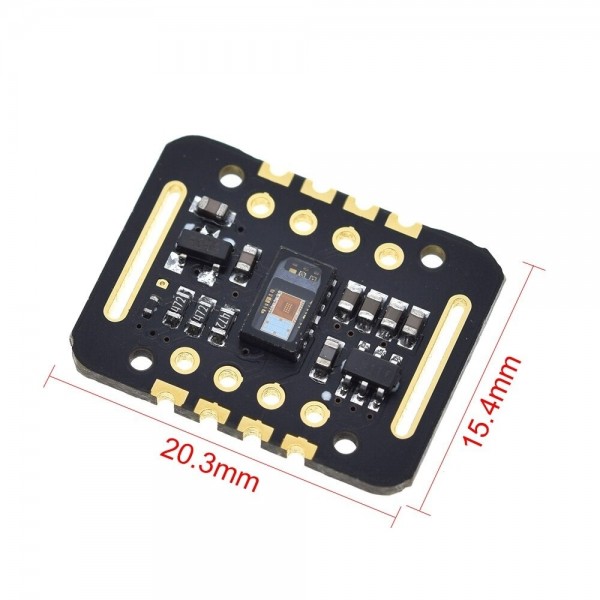

• Afmetingen: Zie afbeeldingen

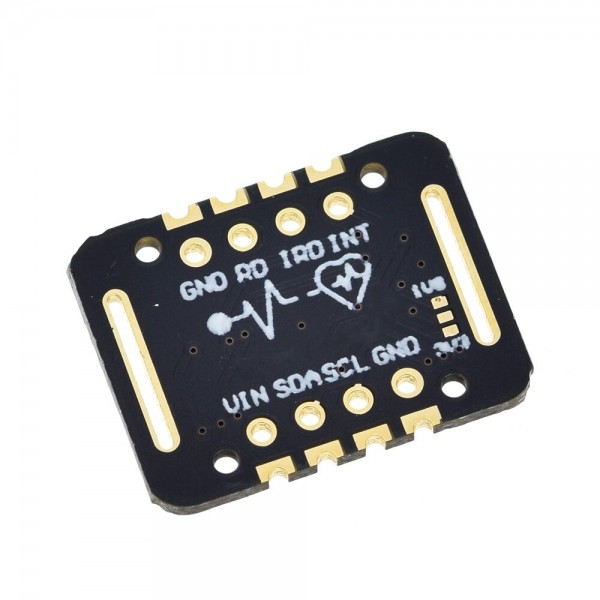

Pinout:

• VIN: 1.8 - 5V DC voedingsspanning
• SDA: I2C data pin
• SCL: I2C clock pin
• GND: Min/ground van voedingsspanning
• RD: Rode LED ground terminal
• IRD: IR LED ground terminal
• INT: Interruptie pin

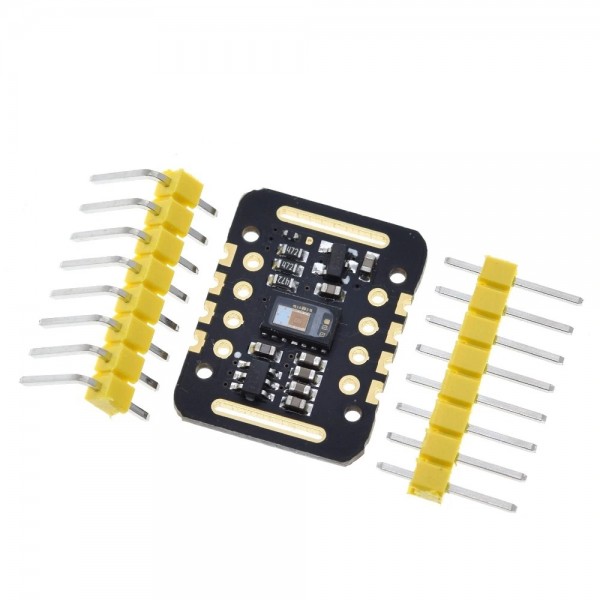

Inhoud verpakking:

• 1x Hartslagsensor en Pulsoxymeter - MAX30102 Module
• 1x Male header set
• 1x Male header set 90°

Zie de volgende pagina om met de module te beginnen: GITHUB-MAX3010X.

Zie de tab "Downloads" voor meer informatie en/of downloads.
