Name: ACS712 Stroomsensor Module - 20A - ACS712-20A
SKU: 004303
Price: 4 EUR
Availability: InStock

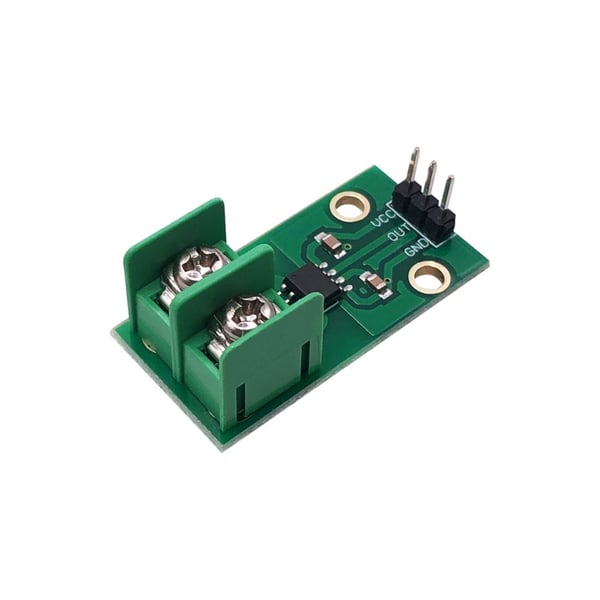

ACS712 Stroomsensor Module - 20A

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 004303

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€4,00

Excl. BTW: €3,31

Aantal

Toevoegen

Verlanglijst

20+ stuks op voorraad

Een simpele stroomsensor die zowel DC als AC stroom kan meten. Wanneer de gemeten stroom nul is, is de uitgangsspanning de helft van de voedingsspanning.

Zie de volgende pagina's voor voorbeelden met een vergelijkbare module: Measure AC current by interfacing ACS712 sensor with Arduino en How to measure Current using Arduino and ACS712 Current Sensor.

Zie de volgende pagina voor een geavanceerdere library voor deze sensor (ook te installeren via de Arduino IDE library manager): ACS712

Zie de tab "Downloads" voor meer informatie en/of downloads.

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over ACS712 Stroomsensor Module - 20A

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Datasheet: 004303_acs712-current-sensor-module-20a-datasheet.pdf

Tags: ACS712 Stroomsensor Module - 20A , ACS712-20A , Stroom-Spanning

Specificaties

Algemeen
Merk	Merkloos
Features	Stroomsensor
Algemene fysieke kenmerken
Hoofdkleur	Blauw
Gewicht [g]	3 (zonder terminal blok)
Afmeting X [mm]	36
Afmeting Y [mm]	18
Montagemogelijkheden	Montagegat(en)
Diameter montagegat(en) [mm]	3.2
Vormfactor	Module (algemeen)
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	4.5
Maximale voedingsspanning [V DC]	5.5
IO-pin uitgangsspanning [V]	4.5V (@20A en 5V voeding)
Communicatie
Hardware interface(s)	Analoog
Stroomsensor
Sensor(chip)	ACS712-20
Aantal kanalen	1
Geschikte stroom	AC DC
Meetmethode	Hall-effect
Gevoeligheid [mV/A]	100
Maximale spanning tussen GND en meetpinnen [V]	70
Minimaal meetbereik [A]	-20
Maximaal meetbereik [A]	20
Nauwkeurigheid [±%]	1.5
Connectoren
Voedingsconnector(en)	Pinheader male (2.54mm)
IO-connector(en)	Pinheader male (2.54mm)
Meetpinconnector(en)	Through hole soldeerpin(nen)
Inhoud verpakking

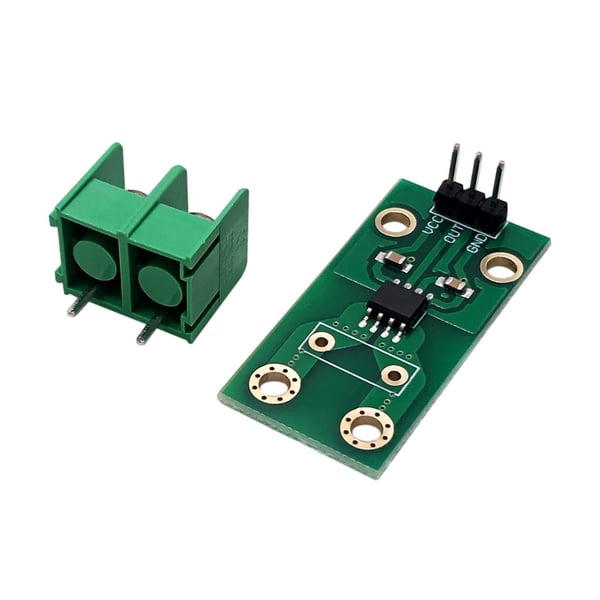

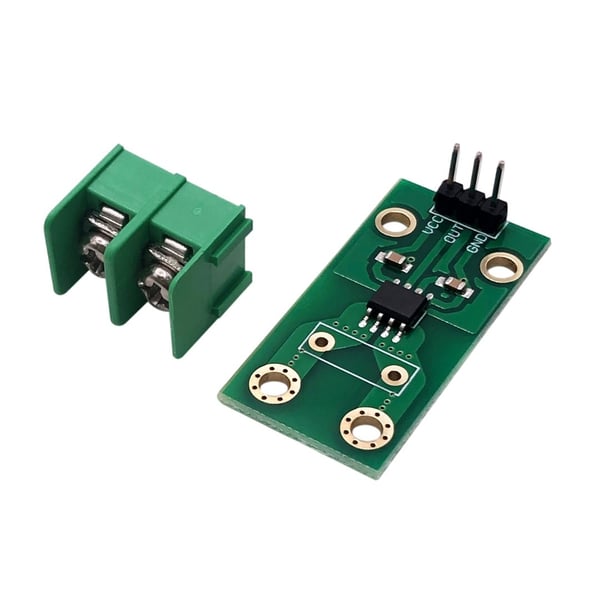

Inhoud verpakking	1x Stroomsensor 1x Barrier strip schroefterminal blok
