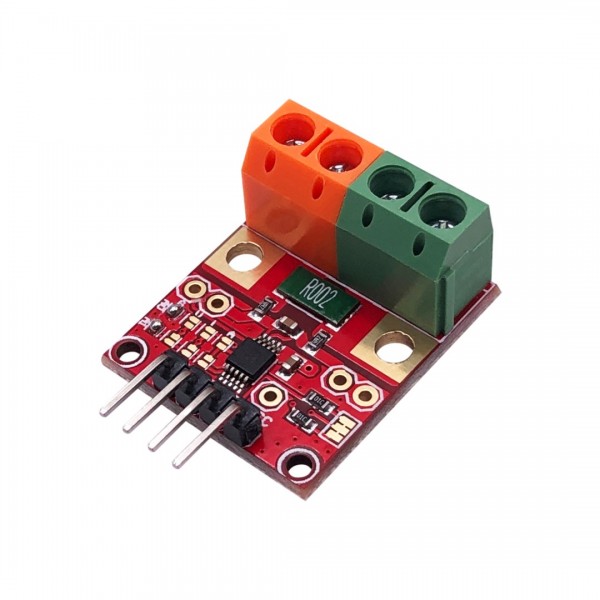

INA226 I2C DC Stroom- en spanningsmeter 20A Module

Met deze stroom- en spanningsmeter kan men gemakkelijk het verbruik van iets meten of om bijv. iets te beveiligen van een té hoge stroom.
Het gemakkelijke van deze module is dat het een stroommeter én spanningsmeter in 1 heeft, waardoor je niet twee aparte modules nodig hebt om het verbruik te meten.

Specificaties:

• Chipset: INA226
• Meetbereik spanning: 0-36V
• Meetbereik stroom: -20-20A
• Voedingsspanning: 2.7-5.5V DC
• Signaalspanning: 2.7-5.5V
• Methode stroom meting: Shunt
• Shunt weerstand: 0.002Ω
• Interface: I2C
• I2C adres: 0x40 (kan veranderd worden middels de soldeerpads G, V, L en A)
• Afmetingen PCB: 26 x 22mm

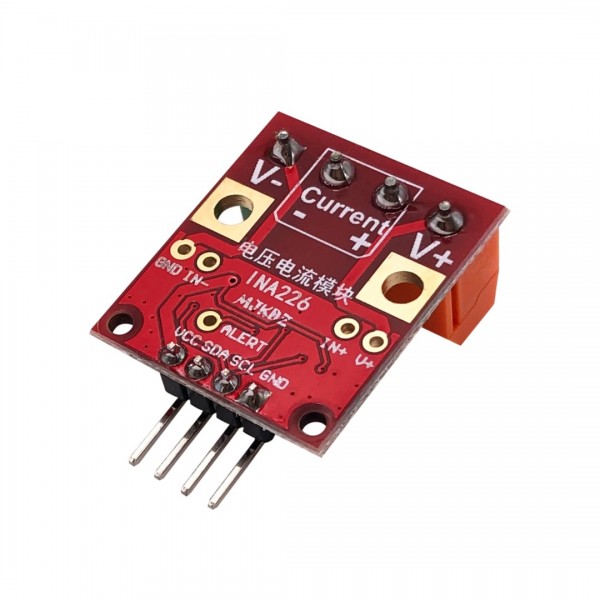

Pinout:

• VCC: Ingangsspanning
• GND (aarde/min/ground)
• SCL: I2C clock signaal
• SDA: I2C data signaal
• Current +: Positieve aansluiting stroommeting
• Current -: Negatieve aansluiting stroommeting
• V+: Positieve aansluiting voor spanningsmeting
• V-: Negatieve aansluiting voor spanningsmeting(verbonden aan GND)

Zie de volgende pagina voor een Arduino library voor het board: Arduino-INA226

Let op: De headers en terminals van de module zijn voorgesoldeerd en zijn willekeurig van kleur.
