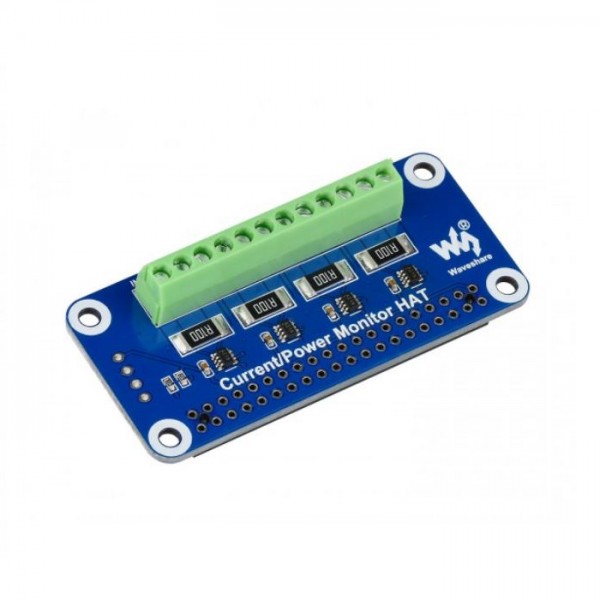

Waveshare Stroom Spanning en Vermogen Monitor HAT - 4 Kanalen - voor Raspberry Pi

Een HAT voor de Raspberry Pi waarmee de stroom, spanning en dus ook het vermogen gemeten kan worden op 4 verschillende kanalen. De module ondersteund ook bi-directionele stroom, wat betekent dat de IN+ en IN- omgekeerd mogen worden. De spanning wordt gemeten tussen IN- en GND. De HAT is ontworpen voor Raspberry, maar werkt ook met andere microcontrollers zoals een Arduino of ESP via de externe pinheaders.

Specificaties:

• Voedingsspanning: 3 - 5.5V DC
• Signaalspanning: 3 - 5.5V
• Aantal kanalen: 4
• Stroomsensor:
  • Chip: INA219
  • Meetbereik: -3.2 - 3.2A
  • Resolutie: 0.8mA (0.1mA bij een meetbereik van -400mA tot 400mA)
  • Meetmethode: Shunt
  • Shunt weerstand: 0.1Ω
  • Communicatie: I2C of SMBus
  • I2C adres: 0x40, 0x41, 0x42, 0x43 (kanaal 1, 2, 3, 4)
• Spanningssensor:
  • Chip: INA219
  • Meetbereik: 0 - 26V
  • Communicatie: I2C of SMBus
  • I2C adres: 0x40, 0x41, 0x42, 0x43 (kanaal 1, 2, 3, 4)
• HAT voor: Alle Raspberry Pi SBC modellen

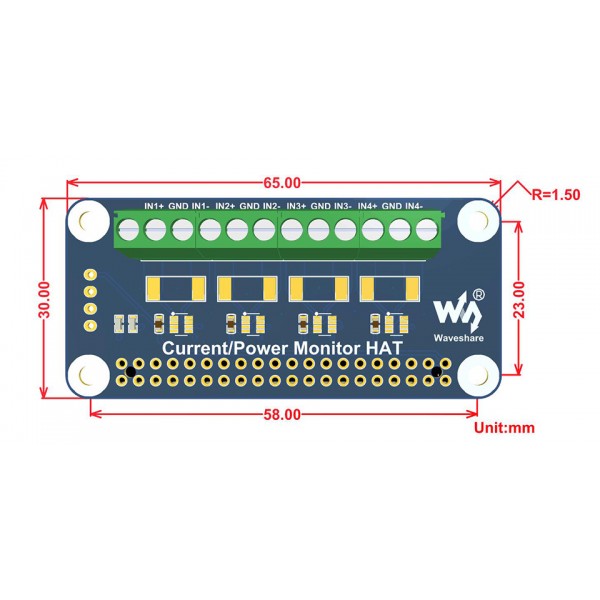

• Afmetingen: Zie afbeeldingen

Inhoud verpakking:

• 1x Waveshare Stroom Spanning en Vermogen Monitor HAT
• 1x Montagemateriaal
• 1x Raspberry Pi compatible female headers met lange pinnen

Zie de volgende pagina voor meer informatie: Current/Power Monitor HAT
