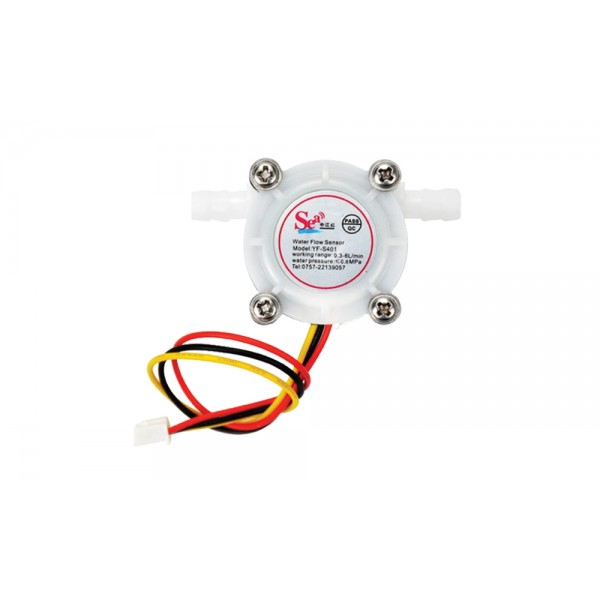

YF-S401 Water Flow Sensor

Met deze sensor kan je makkelijk de stroming van vloeistoffen (water) meten.

De sensor is aan beide kanten voorzien van een 7mm koppeling en is daardoor goed aan te sluiten op een 6mm waterslang.

De uitgang van de sensor geeft 98 pulsen per seconde met een duty cycle van ongeveer 50% voor elke liter vloeistof die er per minuut doorheen gaat: Q [L/min] = f_puls[Hz]/98.

Specificaties:

• Spanningsbereik: 5-24V
• Puls frequentie per L/min: 98Hz
• Meetbereik: 0.3-6L/min (met een nauwkeurigheid van+-10%)
• Maximale waterdruk: 8bar
• Werktemperatuur: -25-80°C
• Duty cycle pulse: 50% +-10%
• Voltage puls (met 5V als input voltage): 4.7V

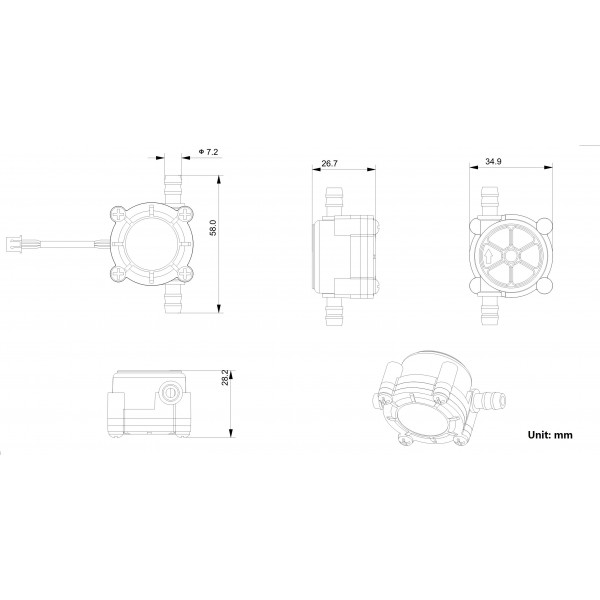

• Afmetingen: Zie afbeeldingen

Pinout:

• Rood: Vcc/plus (5-24V)
• Zwart: GND/min
• Geel: Signaal

Voorbeeld met een vergelijkbare sensor. Pas het volgende stuk code aan op regel 17:

float calibrationFactor = 4.5;

Naar:

float calibrationFactor = 98;

Let op: De vloeistof kan maar in één richting lopen, dit is aangegeven met een pijl!
