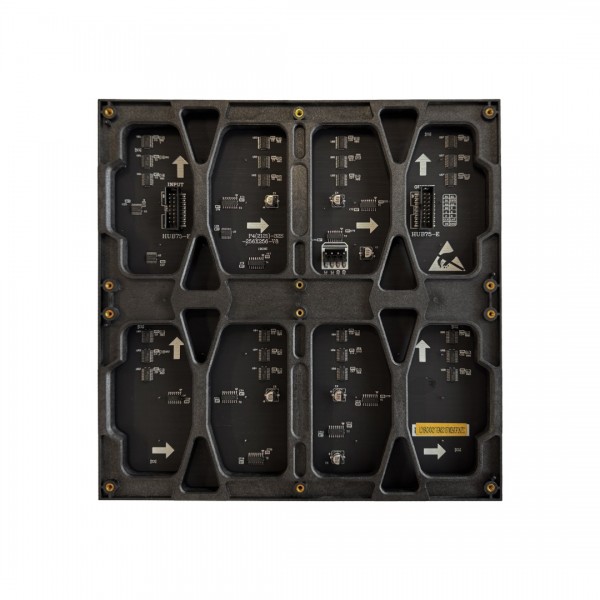

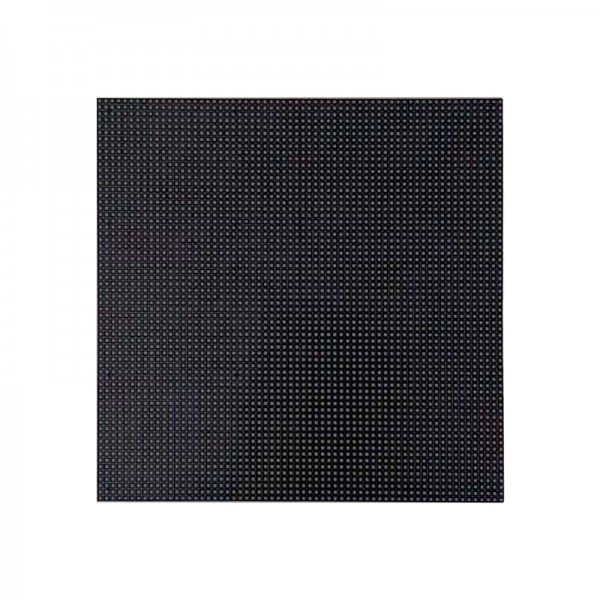

Cailiang 64x64 RGB LED Matrix - 256x256mm

Beschikbaarheid: Direct leverbaar uit magazijn in Eindhoven
SKU: 006432

Gebaseerd op 0 beoordeling(en) - Schrijf een beoordeling

€22,00

Excl. BTW: €18,18

Aantal

Toevoegen

Verlanglijst

50+ stuks op voorraad

Omschrijving
Beoordelingen

Een RGB LED Matrix om bijvoorbeeld je eigen videowall te creëren!

Je kan het 1_SimpleTestShapes.ino voorbeeld gebruiken voor deze matrix. De volgende aanpassingen zijn nodig om deze matrix goed te laten werken:

Het voorbeeld gaat uit van een 64x32 LED matrix, pas de hoogte in de code dus aan van 32 naar 64:

#define PANEL_RES_Y 64 // Number of pixels tall of each INDIVIDUAL panel module.

Dit paneel gebruikt een E-pin en vereist dat clkphase op false staat om data correct te synchroniseren met de kloksignalen. Verwijder daarom de // voor regel 97 en 98

mxconfig.gpio.e = 18;
mxconfig.clkphase = false;

Zie de volgende pagina voor meer informatie: GitHub

Je moet inloggen of registreren om een beoordeling te plaatsen.

Beoordelingen over Cailiang 64x64 RGB LED Matrix - 256x256mm

Gemiddelde beoordeling:

Dit product heeft in totaal 0 beoordeling(en).

Tags: Cailiang 64x64 RGB LED Matrix - 256x256mm , P-P4(2121)-32S-256X256 , Matrix

Specificaties

Algemeen
Merk	Cailiang
Minimale bedrijfsluchtvochtigheid [%R.H.]	10
Maximale bedrijfsluchtvochtigheid [%R.H.]	65
Minimale bedrijfstemperatuur [°C]	-10
Maximale bedrijfstemperatuur [°C]	40
Features	Display
Algemene fysieke kenmerken
Hoofdkleur	Zwart
Gewicht [g]	329
Afmeting X [mm]	256
Afmeting Y [mm]	256
Afmeting Z [mm]	14
Montagemogelijkheden	Schroefdraad
Schroefdraad	M3
Vormfactor	Module (algemeen) Matrix
Algemene electrische eigenschappen
Minimale voedingsspanning [V DC]	4.5
Maximale voedingsspanning [V DC]	5
Minimaal aanbevolen voedingsstroom [A]	3.6
Minimale IO-pin ingangsspanning [V]	3.3
Maximale IO-pin ingangsspanning [V]	5
Communicatie
Hardware interface(s)	HUB75
Display
Type	LED Matrix
Schermbreedte [mm]	256
Schermhoogte [mm]	256
Aantal pixels lange kant	64
Aantal pixels korte kant	64
Schermvorm	Vierkant
Pixelkleuren	RGB
Maximale helderheid [cd/m²]	375 (±25)
Maximale inkijkhoek [°]	130 (±10)
Aantal scanlijnen	32
Connectoren
Voedingsconnector(en)	JST-VH (compatible) male
IO-connector(en)	Pinheader male (2.54mm)
Inhoud verpakking
Inhoud verpakking	1x LED matrix 1x Voedingskabel 1x Datakabel
